Mô-đun vi mô nguồn sáng băng thông rộng ASE băng tần C

Mục lục

1. Giới thiệu về Mô-đun vi mô nguồn sáng băng thông rộng ASE băng tần C

2. Kỹ thuật Thông số kỹ thuật

3. Tính năng sản phẩm

4. Ứng dụng điển hình

5. Chi tiết sản phẩm

6. Các bước thao tác

7. Thông tin đặt hàng

8. Bảng dữ liệu

9. Điều khoản báo giá và thanh toán

10. Thời gian thực hiện

11. Ghi chú hoạt động và Bảo trì

12. Đảm bảo chất lượng và Dịch vụ hậu mãi

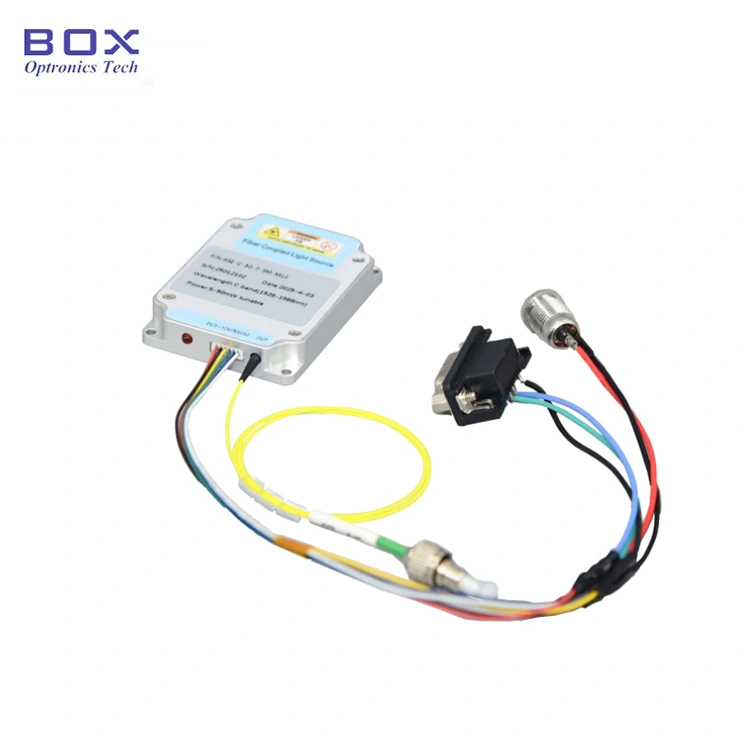

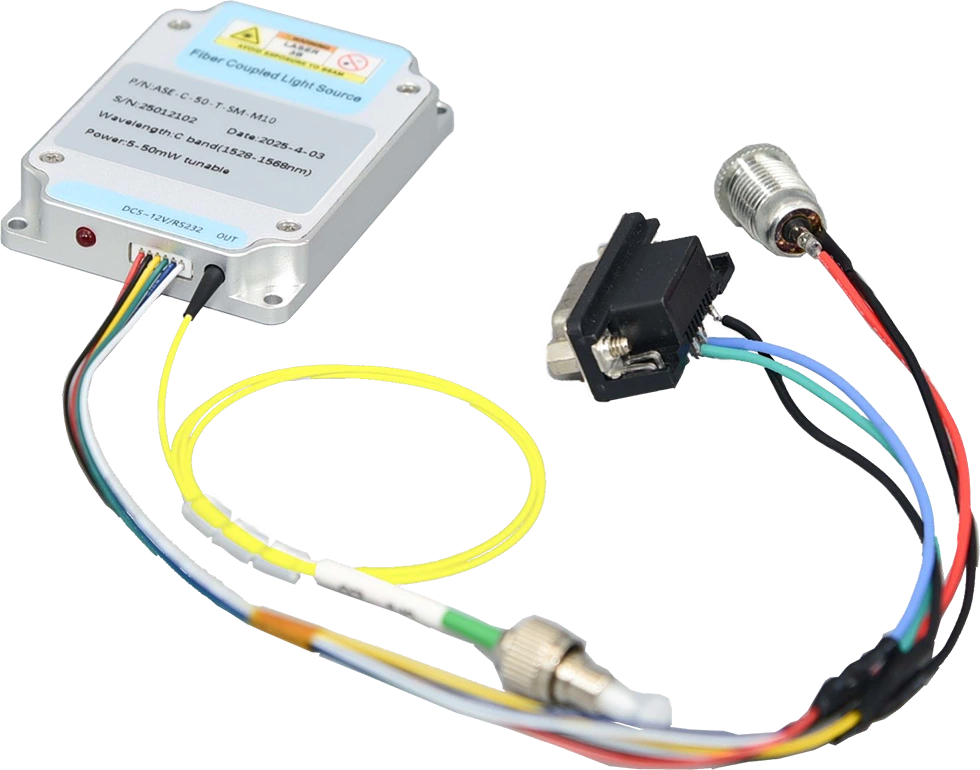

Giới thiệu sản phẩm

Mô-đun vi mô nguồn sáng băng thông rộng ASE băng tần C là được thiết kế cho các ứng dụng yêu cầu kích thước nhỏ gọn, phổ băng thông rộng và tốc độ cao độ ổn định đầu ra. Với kích thước siêu nhỏ, nó lý tưởng cho hệ thống bị giới hạn về không gian trong khi vẫn duy trì hiệu suất quang học tuyệt vời. các mô-đun hỗ trợ điều khiển RS232 hoặc TTL, với công suất đầu ra cố định 10/20/50mW. làm ơn sử dụng với nhiệt độ và độ ẩm kiểm soát, đảm bảo tản nhiệt tốt và tránh quá tải đầu ra.

sản phẩm Thông số kỹ thuật

Tính năng sản phẩm

● siêu kích thước nhỏ 50*50*15mm;

● Độ ổn định cao Công suất đầu ra 10/20/50mW;

● Độ phẳng quang phổ 2dB;

● Hỗ trợ điều khiển RS232/TTL để tích hợp dễ dàng.

1. Ứng dụng sản phẩm ASE băng tần C Mô-đun vi mô nguồn sáng băng thông rộng

● Kiểm tra thành phần quang học;

● R&D truyền thông quang học;

● Cảm biến sợi quang.

sản phẩm Chi tiết

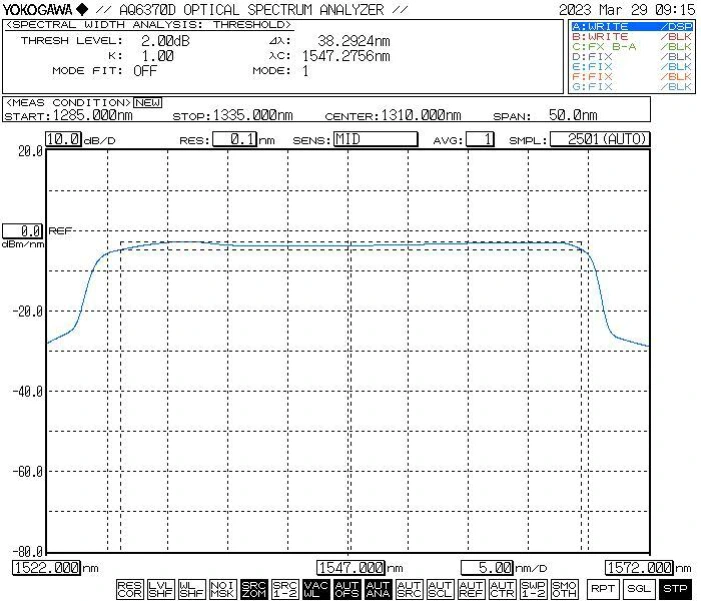

● Phổ điển hình

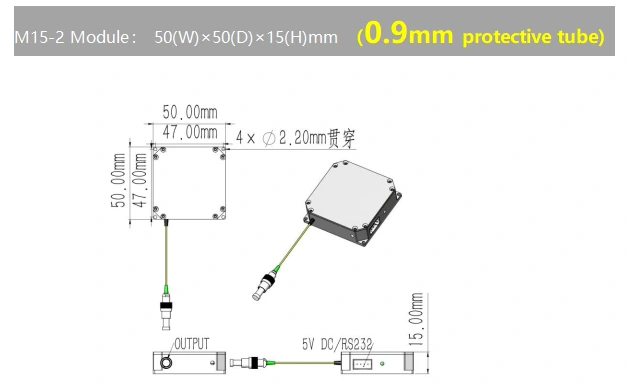

● Kích thước (mm): mô-đun vi mô

hoạt động bước

Step1.Unpacking

Trước khi lắp ráp, hãy kiểm tra xem tất cả các phụ kiện đã đầy đủ chưa.

Bước 2.Kết nối bản vá nguồn và cáp quang Dây

Bật nguồn điện; kết nối cổng đầu ra nguồn sáng bằng cách sử dụng một sợi dây vá.

Bước 3. Kích hoạt nguồn sáng

Bật nguồn điện nguồn sáng. Lưu ý: Ở giai đoạn này, Dòng điện và công suất hoạt động tương ứng với các thông số do máy chủ đặt máy tính trong lần tắt máy gần đây nhất; nếu cần phải điều chỉnh, những cài đặt có thể được sửa đổi thông qua phần mềm. Cảnh báo: Nó bị nghiêm cấm để kết nối hoặc ngắt kết nối các đầu nối cáp quang trong khi nguồn sáng hoạt động.

Setp4.Shut Down

Sau khi sử dụng, hãy rút dây nguồn.

Đặt hàng thông tin

ví dụ: ASE-C-20-SM-MC

(Thông tin đặt hàng: Micro-Module nguồn sáng băng thông rộng ASE băng tần C, 20mW công suất đầu ra, với sợi SM, gói mô-đun vi mô).

Đối với các yêu cầu tùy chỉnh khác, vui lòng liên hệ: sales06@boxoptronics.com

Bảng dữ liệu

Bảng dữ liệu

Điều khoản báo giá và thanh toán

● Điều khoản báo giá

(1) EXW:

Nếu bạn có tài khoản DHL/ UPS/ FedEx, Box Optronics khuyên bạn nên sử dụng EXW. Chúng tôi gửi hàng qua tài khoản của bạn; chúng tôi không tính chi phí vận chuyển.

(2) DAP:

Nếu bạn chưa có tài khoản, vui lòng trả trước chi phí vận chuyển cho các sản phẩm.

(3) Khác

● Điều khoản thanh toán

PayPal và T/T có sẵn.

thời gian dẫn

Phải mất khoảng 10 ngày làm việc để sản xuất. (Nếu có một số trong kho, nó sẽ được vận chuyển nhanh hơn.)

Hậu cần quốc tế có thể mất 3-5 ngày làm việc.

Ghi chú hoạt động và Bảo trì

● Tránh cắm/rút thường xuyên các đầu nối cáp quang để tránh tích tụ bụi và hư hỏng mặt cuối.

● Làm sạch các đầu nối sợi bằng khăn lau không có xơ và kiểm tra bằng máy dò mặt cuối sợi trước khi kết nối. Luôn kết nối/ngắt kết nối các sợi không có điện để tránh bị cháy ở mặt cuối. Đậy các đầu nối không sử dụng bằng nắp chống bụi.

● Bảo quản thiết bị ở môi trường khô ráo, không ẩm ướt.

2. Đảm bảo chất lượng và dịch vụ hậu mãi Đèn băng thông rộng ASE băng tần C Mô-đun vi mô nguồn

● Thời hạn bảo hành:

Sửa chữa hoặc thay thế miễn phí đối với các lỗi không phải do con người gây ra trong vòng 1 năm kể từ khi mua. Dịch vụ bảo trì trả phí có sẵn sau 1 năm.

● Các trường hợp loại trừ khỏi Bảo hành miễn phí:

Trong thời gian bảo hành miễn phí, dịch vụ sửa chữa hoặc thay thế miễn phí sẽ được cung cấp cho các lỗi gây ra bởi vấn đề chất lượng sản phẩm. Tuy nhiên, Hộp Optronics có quyền từ chối các dịch vụ sửa chữa miễn phí trong các trường hợp sau Các trường hợp trong thời gian bảo hành:

(1) Thiệt hại do các yếu tố tự nhiên (ví dụ: sét, bụi) hoặc ảnh hưởng của môi trường.

(2) Trục trặc do người sử dụng vận hành không đúng cách.

(3) Thiệt hại vật chất rõ ràng do lỗi của con người gây ra.

(4) Tháo gỡ, sửa đổi hoặc sửa chữa trái phép.

(5) Nhãn bảo hành trên vỏ máy bị thay đổi hoặc không đầy đủ.

(6) Thiệt hại hoặc mất mát trong quá trình vận chuyển.
