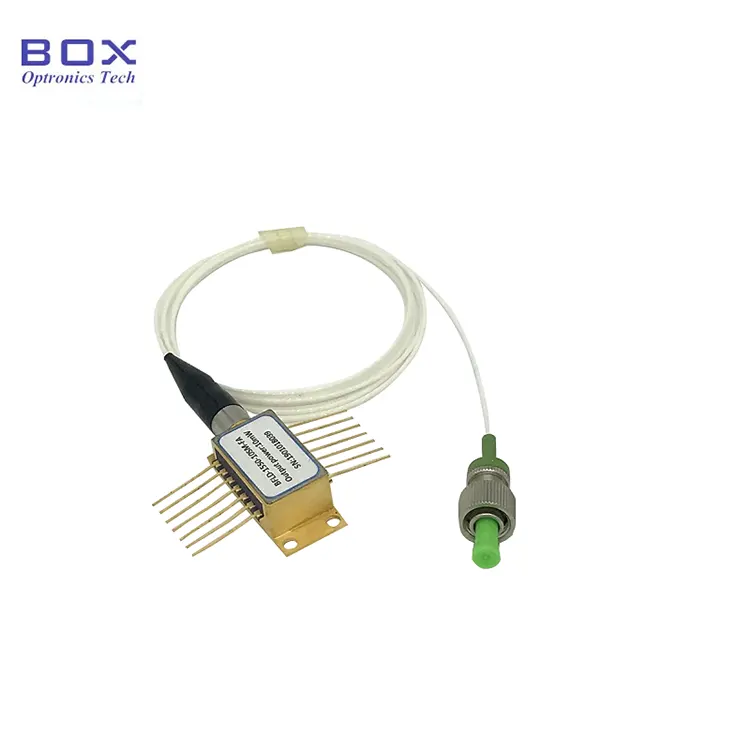

Giới thiệu sản phẩm-Sợi DFB 1651nm Điốt Laser kết hợp

Đây là một diode laser kết hợp sợi DFB 1651nm với chip DFB giếng đa lượng tử và gói bướm 14 chân. Nó tích hợp TEC điều khiển nhiệt độ và nhiệt điện trở, hỗ trợ duy trì chế độ đơn/phân cực đầu ra sợi, với công suất đầu ra điển hình là 10mW và bước sóng trung tâm là 1651nm. Thích hợp cho truyền thông sợi, cảm biến sợi, dụng cụ quang học, và hệ thống nguồn sáng chuyên dụng, dễ vận hành và có độ tin cậy cao. Hãy kiểm soát chặt chẽ dòng điện, điện áp và nhiệt độ hàn, cung cấp sự bảo vệ ESD và tránh vượt quá mức tối đa tuyệt đối.

sản phẩm Thông số kỹ thuật-Điốt Laser ghép sợi quang DFB 1651nm

sản phẩm Tính năng-Điốt Laser ghép sợi quang DFB 1651nm

● Hỗ trợ Khớp nối sợi SMF-28e hoặc PMF-1550, đầu nối FC/APC;

● 14 chân Gói bướm;

● Tích hợp sẵn nhiệt điện trở và TEC;

● rộng phạm vi nhiệt độ hoạt động.

sản phẩm Ứng dụng-Điốt Laser ghép sợi quang DFB 1651nm

● Sợi quang giao tiếp;

● Dụng cụ quang học;

● Phân tích khí metan CH4;

● Cảm biến sợi quang.

sản phẩm Chi tiết-Điốt Laser ghép sợi quang DFB 1651nm

● Bản vẽ gói & Định nghĩa PIN-OUT (Đơn vị: mm) -1651nm DFB Fiber Điốt Laser kết hợp

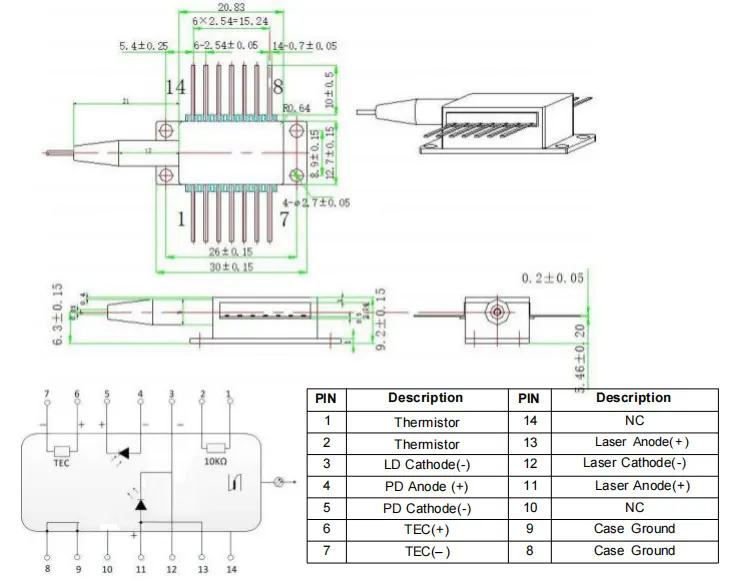

>>> Chân ra loại 1

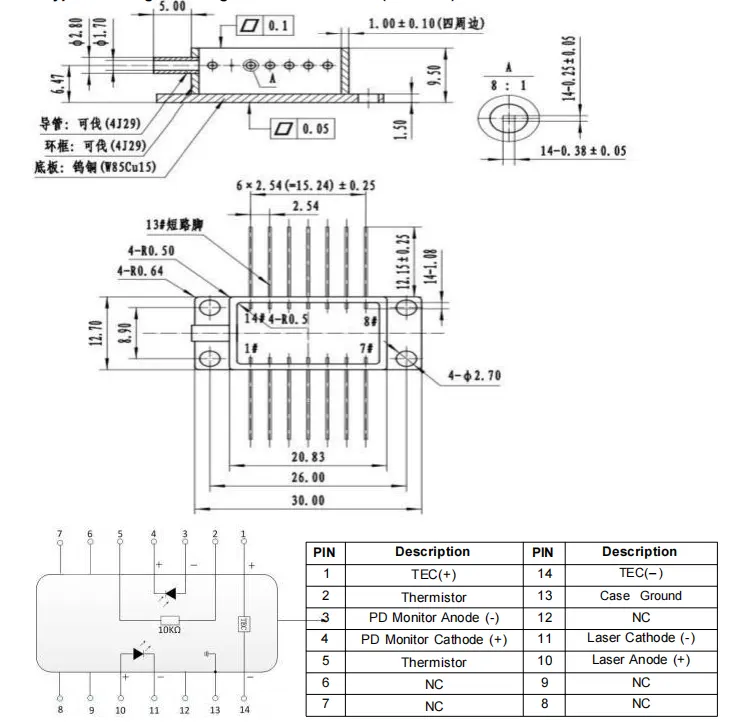

>>> Chân ra loại 2

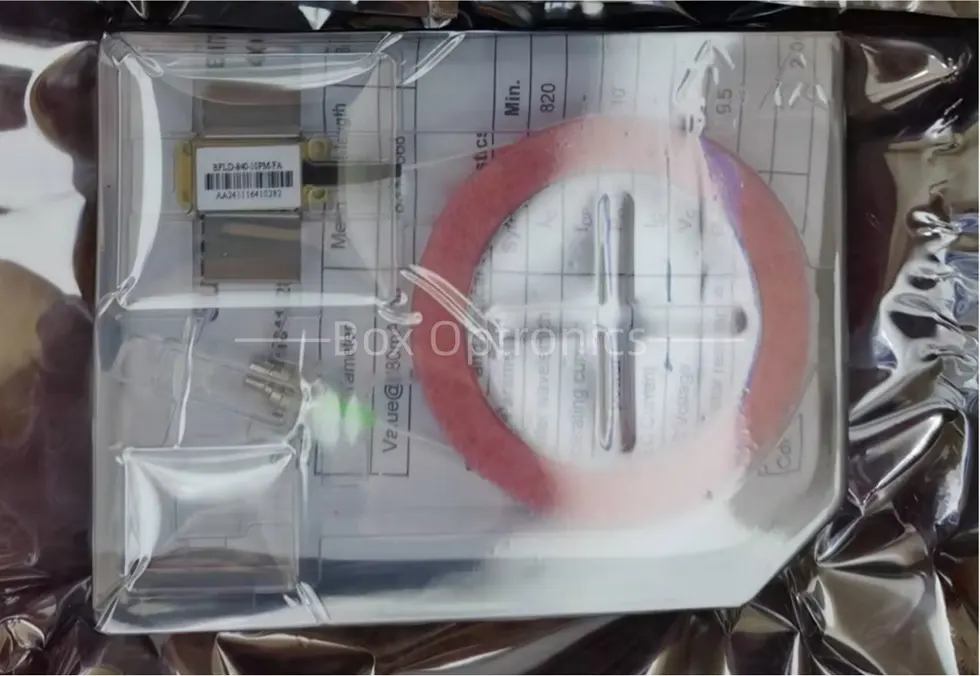

● Ví dụ về đóng gói

*Thiết bị độc lập; không có trình điều khiển tích hợp (tùy chọn trình điều khiển bên ngoài).

Đặt hàng thông tin-1651nm DFB Fiber Coupled Laser Diode

ví dụ: BFLD-1651-10SM-FA2

(Thông tin đặt hàng: Diode Laser ghép sợi quang DFB 1651nm, bướm 14 chân gói, với cáp quang SM, đầu nối FC/APC, chân ra loại 2).

Bảng dữ liệu-1651nm DFB Điốt Laser kết hợp sợi quang

Bảng dữ liệu

1. Điều khoản báo giá và thanh toán-Điốt Laser ghép sợi quang DFB 1651nm

● Điều khoản báo giá

(1) EXW:

Nếu bạn có tài khoản DHL/ UPS/ FedEx, Box Optronics khuyên bạn nên sử dụng EXW. Chúng tôi gửi hàng qua tài khoản của bạn; chúng tôi không tính chi phí vận chuyển.

(2) DAP:

Nếu bạn chưa có tài khoản, vui lòng trả trước chi phí vận chuyển cho các sản phẩm.

● Điều khoản thanh toán

PayPal và T/T có sẵn.

Thời gian dẫn-1651nm DFB Điốt Laser kết hợp sợi quang

Phải mất khoảng 10 ngày làm việc để sản xuất. (Nếu có một số trong kho, nó sẽ được vận chuyển nhanh hơn.)

Hậu cần quốc tế có thể mất 3-5 ngày làm việc.

hoạt động Điốt Laser ghép sợi quang DFB Notes-1651nm

● Thiết bị này nhạy cảm với tĩnh điện; Vì vậy, phải tuân thủ nghiêm ngặt các biện pháp bảo vệ chống tĩnh điện là cần thiết trong quá trình đóng gói, vận chuyển, sử dụng. Ngoài ra, phải có biện pháp phòng ngừa để ngăn ngừa nguồn điện tăng vọt, nếu không làm như vậy có thể dẫn đến hư hỏng vĩnh viễn cho thiết bị thiết bị (ví dụ: đảm bảo nối đất thiết bị phù hợp và đeo thiết bị chống tĩnh điện dây đeo cổ tay).

● Sợi quang dễ vỡ; không sử dụng sợi để kéo thiết bị. Khi lắp hoặc tháo thiết bị khỏi ổ cắm, không được tạo áp lực lên hoặc kéo ống bọc nằm ở phía sau vỏ thiết bị. Dành cho thiết bị được trang bị các đầu nối, hãy đảm bảo rằng cả thiết bị và đầu nối cáp quang đều được nâng lên đồng thời trong quá trình cài đặt hoặc gỡ bỏ.

● Nếu chân cần hàn thì nhiệt độ hàn không được cao hơn vượt quá 260 ° C và thời gian hàn không được vượt quá 10 giây. Đặc biệt phải chú ý những điều sau: trong quá trình hàn, thiết bị phải ở trạng thái không có nguồn và mỏ hàn phải được nối đất đúng cách.

● Trước khi cấp nguồn cho tất cả các bộ phận, trước tiên hãy kích hoạt bộ làm mát và sau đó tiến hành các bước tăng sức mạnh để tránh chip quá nóng và quá tải.

Đảm bảo chất lượng và Dịch vụ hậu mãi-Điốt Laser ghép sợi quang DFB 1651nm

● Thời hạn bảo hành:

Sửa chữa hoặc thay thế miễn phí đối với các lỗi không phải do con người gây ra trong vòng 1 năm kể từ khi mua. Dịch vụ bảo trì trả phí có sẵn sau 1 năm.

● Các trường hợp loại trừ khỏi Bảo hành miễn phí:

Trong thời gian bảo hành miễn phí, dịch vụ sửa chữa hoặc thay thế miễn phí sẽ được cung cấp cho các lỗi gây ra bởi vấn đề chất lượng sản phẩm. Tuy nhiên, Hộp Optronics có quyền từ chối các dịch vụ sửa chữa miễn phí trong các trường hợp sau Các trường hợp trong thời gian bảo hành:

(1) Thiệt hại do các yếu tố tự nhiên (ví dụ: sét, bụi) hoặc ảnh hưởng của môi trường.

(2) Trục trặc do người sử dụng vận hành không đúng cách.

(3) Thiệt hại vật chất rõ ràng do lỗi của con người gây ra.

(4) Tháo gỡ, sửa đổi hoặc sửa chữa trái phép.

(5) Nhãn bảo hành trên vỏ máy bị thay đổi hoặc không đầy đủ.

(6) Thiệt hại hoặc mất mát trong quá trình vận chuyển.
