Laser kết hợp sợi quang 1683nm 10mW

Mục lục

1. Giới thiệu 1683nm Laser ghép sợi quang 10mW

2. Thông số kỹ thuật

3. Tính năng sản phẩm

4. Ứng dụng điển hình

5. Chi tiết sản phẩm

6. Thông tin đặt hàng

7. Bảng dữ liệu và bảng kiểm tra

8. Điều khoản báo giá và thanh toán

9. thời gian dẫn

10. Ghi chú hoạt động

11. Đảm bảo chất lượng và Dịch vụ hậu mãi

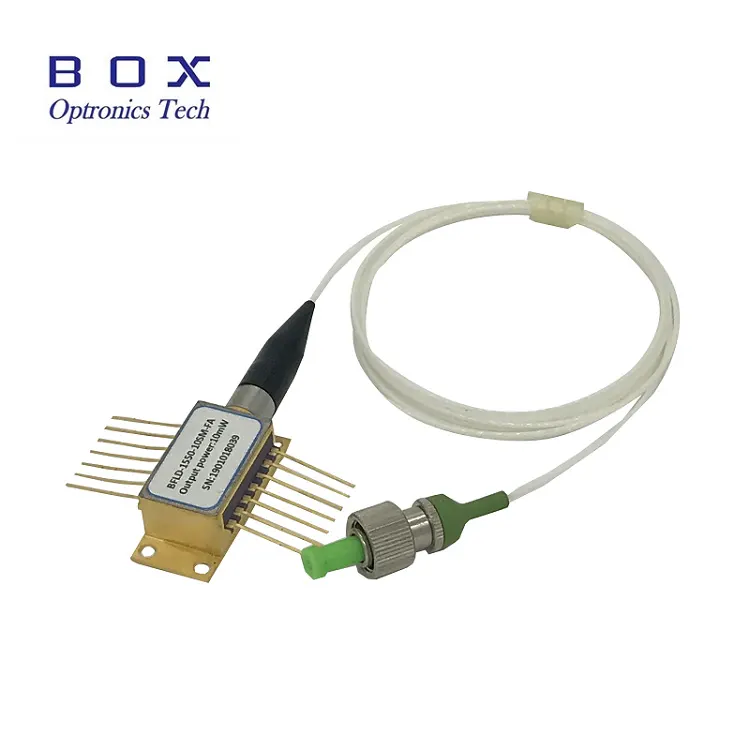

Giới thiệu sản phẩm

Laser ghép sợi quang 1683nm 10mW sử dụng MQW DFB chip, bước sóng trung tâm 1683nm, dung sai bước sóng là +/- 1nm, đầu ra điển hình công suất 10mW, gói BTF 14 chân, tuân thủ Telcordia GR-468 và RoHS. Với sợi quang đơn mode và đầu nối FC/APC, lý tưởng cho khí TDLAS và C2H6 các hệ thống phát hiện.

sản phẩm Thông số kỹ thuật

sản phẩm Tính năng

● Cao đầu ra quang 10mW ổn định;

● Tiêu chuẩn công nghiệp, Gói bướm 14PIN;

● Tích hợp sẵn TEC và bộ cách ly quang học;

● Đa lượng tử laser phản hồi phân tán (DFB) tốt (MQW)

●

sản phẩm Ứng dụng

● Laser diode điều chỉnh được quang phổ hấp thụ;

● Giám sát C2H6;

● Chất lượng không khí môi trường giám sát;

● Cảm biến sợi quang & phát hiện tia laser.

sản phẩm Chi tiết

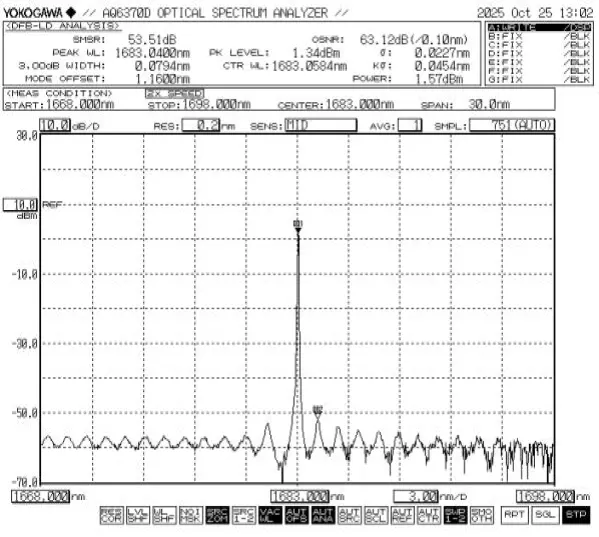

● Phổ điển hình: dung sai WL 1683nm, +/-1nm.

● Câu hỏi thường gặp

(1) Loại sợi và đặc điểm kỹ thuật của đầu nối là gì?

--Cấu hình tiêu chuẩn sử dụng cáp quang đơn mode với FC/APC đầu nối.

(2) Loại gói và phương pháp lắp đặt là gì?

--Laser ghép sợi quang 1683nm 10mW được đặt trong 14 chân tiêu chuẩn gói bướm, tương thích với các ổ cắm và giá đỡ laser chính thống đồ đạc. Các lỗ gắn được cung cấp để cố định bằng vít hoặc miếng đệm nhiệt đính kèm.

(3) Có sẵn mẫu thử nghiệm không? Những dịch vụ nào được cung cấp cho mua sắm số lượng lớn?

- Hỗ trợ thử nghiệm mẫu và sản xuất thử nghiệm số lượng nhỏ. Đối với mua sắm số lượng lớn, chúng tôi cung cấp giá theo số lượng, báo cáo thử nghiệm tại nhà máy, tùy chỉnh các thông số (chẳng hạn như độ dài sợi, loại vỏ và loại đầu nối).

Đặt hàng thông tin

ví dụ: BFLD-1683-10SM-FA

(Thông tin đặt hàng: Laser ghép sợi quang 1683nm 10mW, bướm 14 chân gói, với cáp quang SM, đầu nối FC/APC, chân ra loại 1).

Bảng dữ liệu và Phiếu kiểm tra

Bảng dữ liệu

Phiếu kiểm tra

Điều khoản báo giá và thanh toán

● Điều khoản báo giá

(1) EXW:

Nếu bạn có tài khoản DHL/ UPS/ FedEx, Box Optronics khuyên bạn nên sử dụng EXW. Chúng tôi gửi hàng qua tài khoản của bạn; chúng tôi không tính chi phí vận chuyển.

(2) DAP:

Nếu bạn chưa có tài khoản, vui lòng trả trước chi phí vận chuyển cho các sản phẩm.

(3) Khác

● Điều khoản thanh toán

PayPal và T/T có sẵn.

thời gian dẫn

Phải mất khoảng 10 ngày làm việc để sản xuất. (Nếu có một số trong kho, nó sẽ được vận chuyển nhanh hơn.)

Hậu cần quốc tế có thể mất 3-5 ngày làm việc.

hoạt động Ghi chú

● Thiết bị này nhạy cảm với tĩnh điện; Vì vậy, phải tuân thủ nghiêm ngặt các biện pháp bảo vệ chống tĩnh điện là cần thiết trong quá trình đóng gói, vận chuyển, sử dụng. Ngoài ra, phải có biện pháp phòng ngừa để ngăn ngừa nguồn điện tăng vọt, nếu không làm như vậy có thể dẫn đến hư hỏng vĩnh viễn cho thiết bị thiết bị (ví dụ: đảm bảo nối đất thiết bị phù hợp và đeo thiết bị chống tĩnh điện dây đeo cổ tay).

● Nếu chân cần hàn thì nhiệt độ hàn không được cao hơn vượt quá 260 ° C và thời gian hàn không được vượt quá 10 giây. Đặc biệt phải chú ý những điều sau: trong quá trình hàn, thiết bị phải ở trạng thái không có điện và mỏ hàn phải được lắp đặt đúng cách. được nối đất.

● Khi sử dụng thiết bị, hãy tuân thủ nghiêm ngặt điện áp hoạt động và phạm vi hiện tại được chỉ định trong biểu dữ liệu. Các thông số chính—bao gồm Ith (Dòng ngưỡng), Iop max (Dòng hoạt động tối đa), Vop max (Tối đa Điện áp hoạt động) và λc (Bước sóng trung tâm)—nên được tham chiếu cụ thể trong báo cáo thử nghiệm được cung cấp tại thời điểm vận chuyển. Lưu ý: Vận hành vượt quá mức tối đa tuyệt đối có thể gây hư hỏng vĩnh viễn cho thiết bị.

Đảm bảo chất lượng và Dịch vụ hậu mãi

● Thời hạn bảo hành:

Sửa chữa hoặc thay thế miễn phí đối với các lỗi không phải do con người gây ra trong vòng 1 năm kể từ khi mua. Dịch vụ bảo trì trả phí có sẵn sau 1 năm.

● Các trường hợp loại trừ khỏi Bảo hành miễn phí:

Trong thời gian bảo hành miễn phí, dịch vụ sửa chữa hoặc thay thế miễn phí sẽ được cung cấp cho các lỗi gây ra bởi vấn đề chất lượng sản phẩm. Tuy nhiên, Hộp Optronics có quyền từ chối các dịch vụ sửa chữa miễn phí trong các trường hợp sau Các trường hợp trong thời gian bảo hành:

(1) Thiệt hại do các yếu tố tự nhiên (ví dụ: sét, bụi) hoặc ảnh hưởng của môi trường.

(2) Trục trặc do người sử dụng vận hành không đúng cách.

(3) Thiệt hại vật chất rõ ràng do lỗi của con người gây ra.

(4) Tháo gỡ, sửa đổi hoặc sửa chữa trái phép.

(5) Nhãn bảo hành trên vỏ máy bị thay đổi hoặc không đầy đủ.

(6) Thiệt hại hoặc mất mát trong quá trình vận chuyển.
