Laser bướm công suất cao 1550nm DFB 100mW

Mục lục

1. Giới thiệu 1550nm Laser bướm công suất cao DFB 100mW

2. Thông số kỹ thuật

3. Tính năng sản phẩm

4. Ứng dụng điển hình

5. Chi tiết sản phẩm

6. Thông tin đặt hàng

7. Bảng dữ liệu và bảng kiểm tra

8. Điều khoản báo giá và thanh toán

9. thời gian dẫn

10. Ghi chú hoạt động

11. Đảm bảo chất lượng và Dịch vụ hậu mãi

Giới thiệu sản phẩm

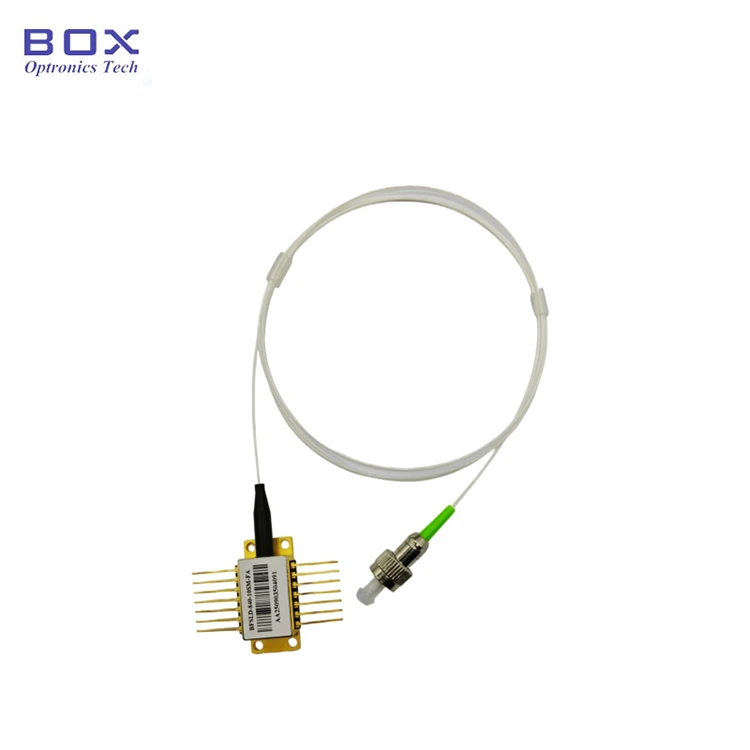

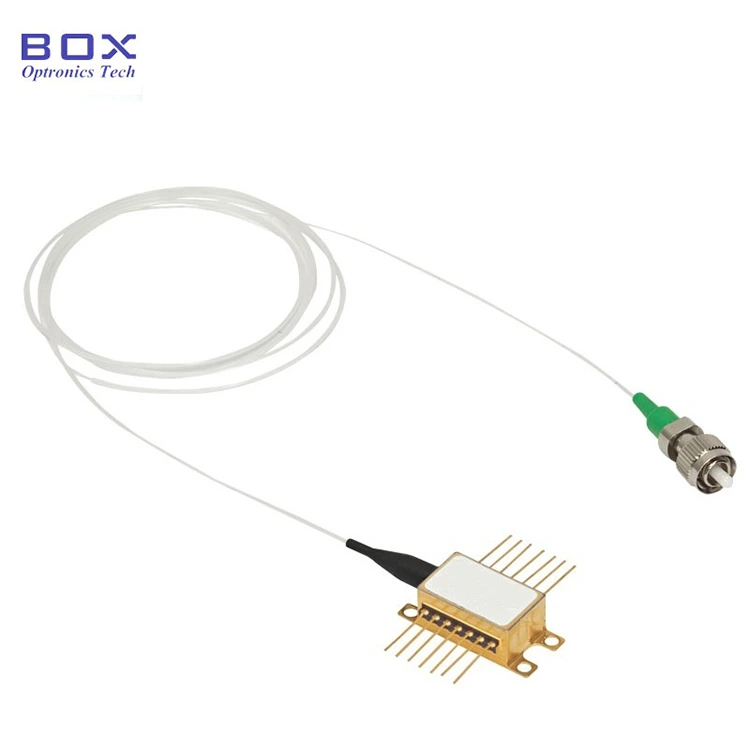

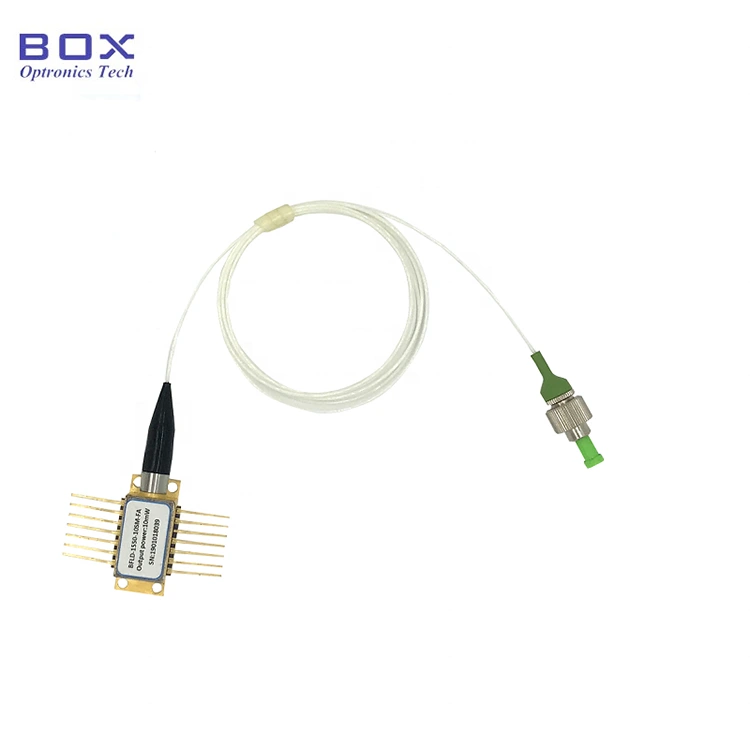

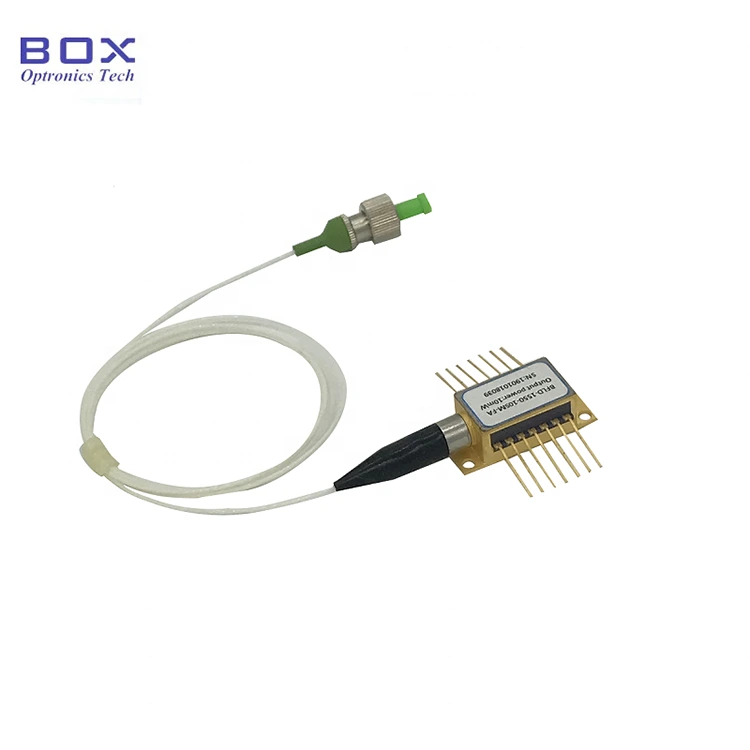

Dựa trên Laser bướm công suất cao 1550nm DFB 100mW trên chip DFB MQW (Giếng lượng tử đa lượng tử), sử dụng 14 chân tiêu chuẩn công nghiệp gói bướm, nó tích hợp một TEC (Bộ làm mát nhiệt điện), nhiệt điện trở, giám sát đèn nền PD (Photodiode). Nếu các chân cần hàn, nhiệt độ hàn không được vượt quá 260°C và thời gian hàn không được vượt quá 10 giây.

Thông số sản phẩm

Tính năng sản phẩm

● Sợi SM hoặc bím tóc sợi PM;

● Cao công suất đầu ra lên tới 100mW;

● Tỷ lệ triệt tiêu chế độ bên cao;

● 14 chân Gói BTF có TEC, nhiệt điện trở và theo dõi PD.

Ứng dụng sản phẩm

● Truyền thông cáp quang;

● Kiểm tra quang học trong phòng thí nghiệm;

● Cảm biến sợi quang.

sản phẩm Chi tiết

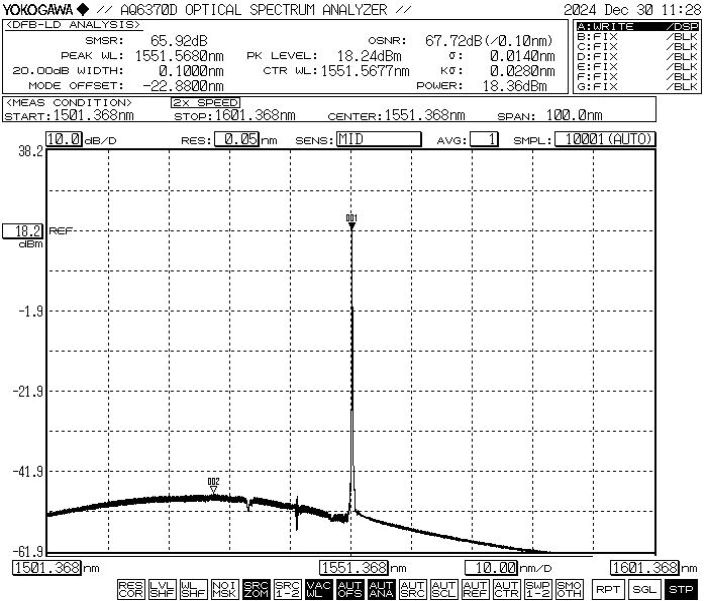

● Phổ điển hình: 1550nm, dung sai +/-2 WL.

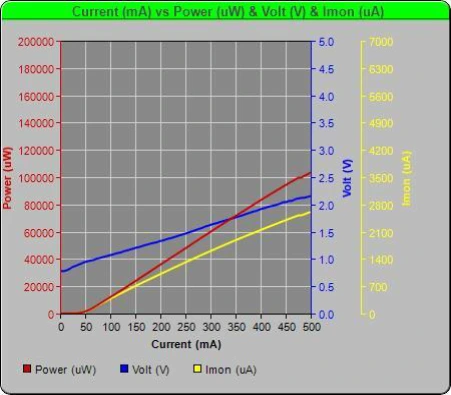

● Laser hình cánh bướm công suất cao 100mW PIV-1550nm DFB

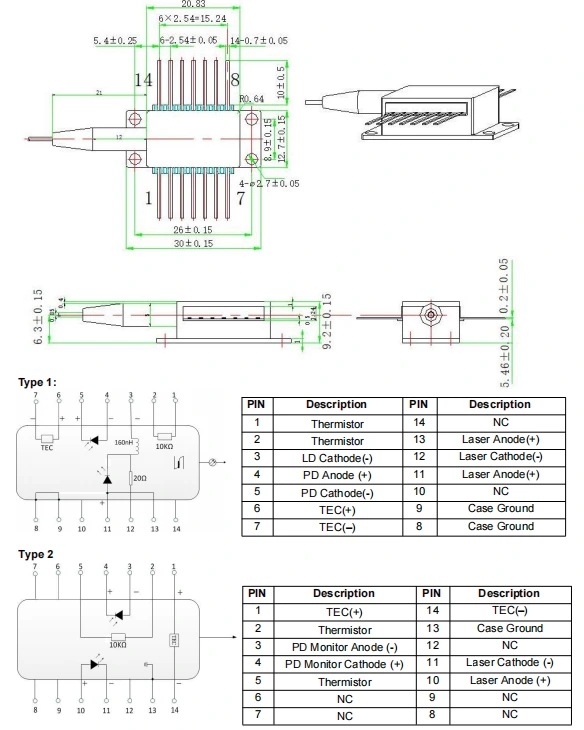

● Bản vẽ gói & Định nghĩa PIN-OUT (Đơn vị: mm) -1550nm DFB 100mW Laser bướm công suất cao

Đặt hàng thông tin

ví dụ: BFLD-1550-1HSM-FA2

(Thông tin đặt hàng: Laser bướm công suất cao 1550nm DFB 100mW, SM cáp quang, có đầu nối FC/APC, chân bơm).

Đối với các yêu cầu tùy chỉnh khác, vui lòng liên hệ: sales06@boxoptronics.com

Bảng dữ liệu và Phiếu kiểm tra

Bảng dữ liệu

Phiếu kiểm tra

Điều khoản báo giá và thanh toán

● Điều khoản báo giá

(1) EXW:

Nếu bạn có tài khoản DHL/ UPS/ FedEx, Box Optronics khuyên bạn nên sử dụng EXW. Chúng tôi gửi hàng qua tài khoản của bạn; chúng tôi không tính chi phí vận chuyển.

(2) DAP:

Nếu bạn chưa có tài khoản, vui lòng trả trước chi phí vận chuyển cho các sản phẩm.

(3) Khác

● Điều khoản thanh toán

PayPal và T/T có sẵn.

thời gian dẫn

Phải mất khoảng 10 ngày làm việc để sản xuất. (Nếu có một số trong kho, nó sẽ được vận chuyển nhanh hơn.)

Hậu cần quốc tế có thể mất 3-5 ngày làm việc.

hoạt động Ghi chú

● Thiết bị này nhạy cảm với tĩnh điện; Vì vậy, phải tuân thủ nghiêm ngặt các biện pháp bảo vệ chống tĩnh điện là cần thiết trong quá trình đóng gói, vận chuyển, sử dụng. Ngoài ra, phải có biện pháp phòng ngừa để ngăn ngừa nguồn điện tăng vọt, nếu không làm như vậy có thể dẫn đến hư hỏng vĩnh viễn cho thiết bị thiết bị (ví dụ: đảm bảo nối đất thiết bị phù hợp và đeo thiết bị chống tĩnh điện dây đeo cổ tay).

● Sợi quang dễ vỡ; không sử dụng sợi để kéo thiết bị. Khi lắp hoặc tháo thiết bị khỏi ổ cắm, không được tạo áp lực lên hoặc kéo ống bọc nằm ở phía sau vỏ thiết bị. Dành cho thiết bị được trang bị các đầu nối, hãy đảm bảo rằng cả thiết bị và đầu nối cáp quang đều được nâng lên đồng thời trong quá trình cài đặt hoặc gỡ bỏ.

● Khi sử dụng thiết bị, hãy tuân thủ nghiêm ngặt điện áp hoạt động và phạm vi hiện tại được chỉ định trong biểu dữ liệu. Các thông số chính—bao gồm Ith (Dòng ngưỡng), Iop max (Dòng hoạt động tối đa), Vop max (Tối đa Điện áp hoạt động) và λc (Bước sóng trung tâm)—nên được tham chiếu cụ thể trong báo cáo thử nghiệm được cung cấp tại thời điểm vận chuyển. Lưu ý: Vận hành vượt quá mức tối đa tuyệt đối có thể gây hư hỏng vĩnh viễn cho thiết bị.

Đảm bảo chất lượng và Dịch vụ hậu mãi

● Thời hạn bảo hành:

Sửa chữa hoặc thay thế miễn phí đối với các lỗi không phải do con người gây ra trong vòng 1 năm kể từ khi mua. Dịch vụ bảo trì trả phí có sẵn sau 1 năm.

● Các trường hợp loại trừ khỏi Bảo hành miễn phí:

Trong thời gian bảo hành miễn phí, dịch vụ sửa chữa hoặc thay thế miễn phí sẽ được cung cấp cho các lỗi gây ra bởi vấn đề chất lượng sản phẩm. Tuy nhiên, Hộp Optronics có quyền từ chối các dịch vụ sửa chữa miễn phí trong các trường hợp sau Các trường hợp trong thời gian bảo hành:

(1) Thiệt hại do các yếu tố tự nhiên (ví dụ: sét, bụi) hoặc ảnh hưởng của môi trường.

(2) Trục trặc do người sử dụng vận hành không đúng cách.

(3) Thiệt hại vật chất rõ ràng do lỗi của con người gây ra.

(4) Tháo gỡ, sửa đổi hoặc sửa chữa trái phép.

(5) Nhãn bảo hành trên vỏ máy bị thay đổi hoặc không đầy đủ.

(6) Thiệt hại hoặc mất mát trong quá trình vận chuyển.
