Nguồn sáng băng thông rộng SLD kết hợp sợi 840nm

Tổng quan về sản phẩm-Nguồn sáng băng thông rộng SLD kết hợp sợi 840nm

Box Optronics sản xuất Nguồn sáng băng thông rộng SLD kết hợp sợi quang 840nm, một thành phần quang hoạt động hiệu suất cao dựa trên sự phát xạ tự phát khuếch đại (ASE) từ cấu trúc bộ khuếch đại quang bán dẫn, cung cấp công suất quang cao với băng thông phổ rộng và độ kết hợp thời gian thấp.

Nó mang lại công suất đầu ra cao hơn đèn LED trong khi vẫn duy trì phổ rộng hơn nhiều so với điốt laser, khiến nó phù hợp với các ứng dụng yêu cầu độ kết hợp thấp và độ sáng cao.

Với công suất đầu ra tối thiểu 5mW, băng thông 3dB điển hình 10nm và độ ổn định nguồn tuyệt vời (trong thời gian ngắn ≤±0,02dB, dài hạn ≤±0,05dB), nguồn SLD 840nm này được tối ưu hóa cho các hệ thống hình ảnh và cảm biến sợi quang chính xác. Thiết bị này có sẵn ở cả dạng mô-đun nhỏ gọn (70×90×18mm) để tích hợp hệ thống và dạng để bàn (195×220×120mm) dành cho môi trường phòng thí nghiệm và thử nghiệm.

Được trang bị tiêu chuẩn các bím tóc sợi 780-HP và đầu nối FC/APC, với giao diện truyền thông RS485 tùy chọn để giám sát và điều khiển, nguồn sáng SLD này mang lại tính linh hoạt và độ tin cậy cho nhiều ứng dụng.

Các tính năng chính-Nguồn sáng băng thông rộng SLD kết hợp sợi 840nm

● Công suất đầu ra cao: tối thiểu 5mW

● Băng thông phổ rộng: điển hình là 10nm (-3dB)

● Độ gợn sóng quang phổ thấp cho quang phổ sạch

● Cấu hình phổ Gaussian

● Độ ổn định nguồn điện tuyệt vời: ≤±0,02dB/15 phút trong thời gian ngắn

● Độ ổn định lâu dài: ≤±0,05dB/8 giờ

● Đầu ra kết hợp sợi quang với sợi 780-HP

● Chuẩn kết nối FC/APC, có sẵn các tùy chọn khác

● Hai hệ số dạng: Mô-đun và Bàn để bàn

● Giao diện truyền thông RS485 để giám sát

● Giải pháp chi phí thấp so với

● Phạm vi nhiệt độ hoạt động rộng: -5°C đến +55°C

● Thiết kế bao bì nhỏ gọn và chắc chắn

● Phiên bản để bàn tùy chọn có điều khiển bằng màn hình cảm ứng

Các ứng dụng điển hình-Nguồn sáng băng thông rộng SLD kết hợp sợi 840nm

● Con quay hồi chuyển sợi quang (FOG)

● Hệ thống chụp cắt lớp mạch lạc quang học (OCT)

● Hình ảnh y tế và quang học y sinh

● Hệ thống cảm biến sợi quang

● Giao thoa ánh sáng trắng

● Kiểm tra và mô tả đặc tính thành phần quang học

● Phòng thí nghiệm nghiên cứu và phát triển

● Phép đo phản xạ miền kết hợp quang học (OCDR)

Thông số kỹ thuật-840nm Nguồn sáng băng thông rộng SLD kết hợp sợi quang

Thông số quang học (T=25°C)

Thông số kỹ thuật cơ khí và môi trường

Chi tiết sản phẩm-Nguồn sáng băng thông rộng SLD kết hợp sợi 840nm

SLD là gì?

Điốt siêu phát quang (SLD) là nguồn quang băng thông rộng bán dẫn dựa trên sự phát xạ tự phát khuếch đại (ASE) với mức tăng quang cao trong cấu trúc ống dẫn sóng giống như điốt laser, hoạt động trong các điều kiện phản hồi quang bị ức chế để ngăn dao động laser.

Không giống như điốt laser dựa vào khoang cộng hưởng, SLD sử dụng các mặt có độ phản xạ thấp (được phủ AR) và các cấu trúc ống dẫn sóng góc cạnh hoặc nghiêng để triệt tiêu phản hồi khoang, cho phép thu được quang học cao đồng thời tránh tác động phát laser.

Các đặc điểm chính của SLD:

• Công suất đầu ra và độ sáng cao hơn đáng kể so với đèn LED, trong khi vẫn duy trì tính nhất quán theo thời gian ở mức thấp

• Phát xạ băng thông rộng với đường bao quang phổ ASE mịn

• Độ kết hợp theo thời gian rất thấp (độ dài kết hợp ngắn), lý tưởng cho các ứng dụng đo giao thoa như OCT

• Cấu trúc ống dẫn sóng chế độ ngang đơn thường cho phép ghép sợi quang chế độ đơn hiệu quả

• Hình dạng quang phổ thường được thiết kế dưới dạng cấu hình gần như Gaussian hoặc cấu hình đỉnh phẳng tùy chỉnh tùy thuộc vào thiết kế

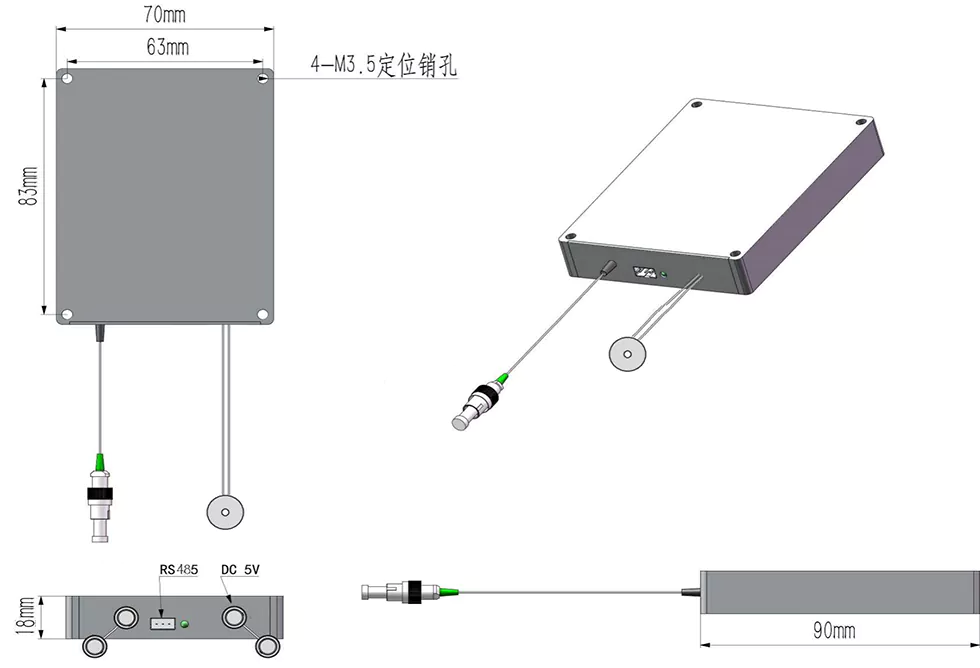

Kích thước gói

Nguồn sáng băng thông rộng SLD 840nm có sẵn ở hai cấu hình gói:

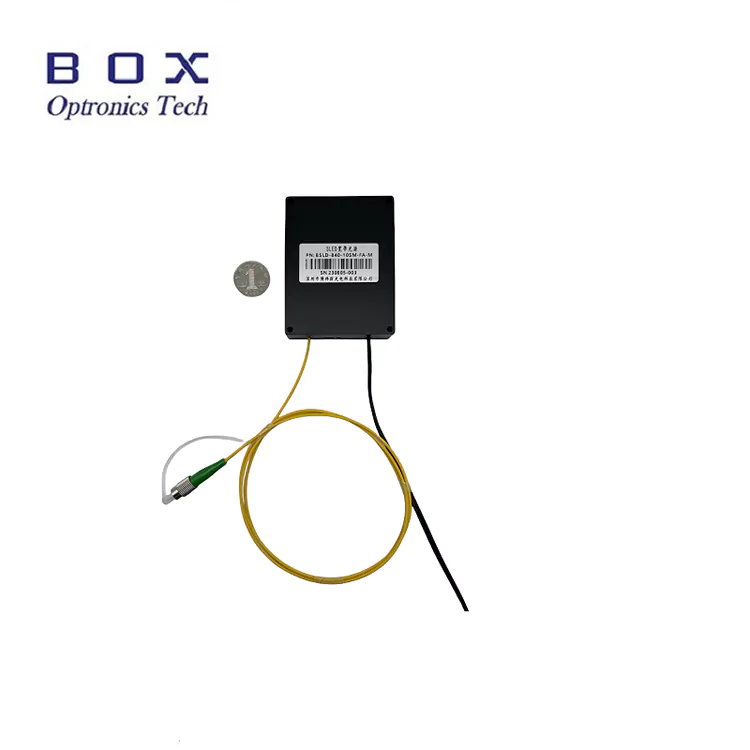

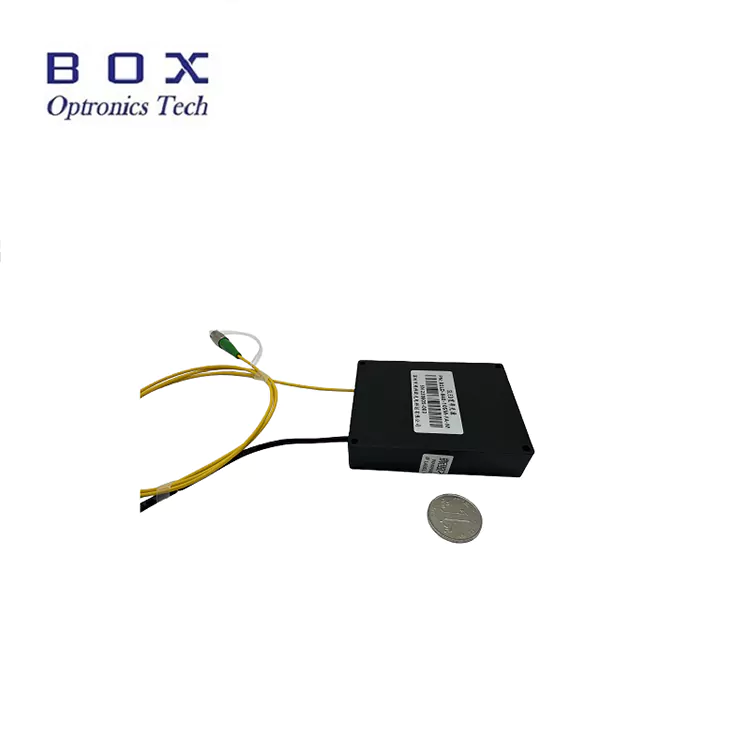

Phiên bản mô-đun (70×90×18mm):

• Thiết kế nhỏ gọn, cấu hình thấp để tích hợp hệ thống

• 4-M3.5 lỗ gắn để lắp đặt an toàn

• Đầu vào nguồn DC (5V hoặc 12V)

• Cổng giao tiếp RS485 (DB9 cái)

• Đầu ra đuôi lợn bằng sợi có đầu nối FC/APC

• Lý tưởng để nhúng vào các công cụ và hệ thống

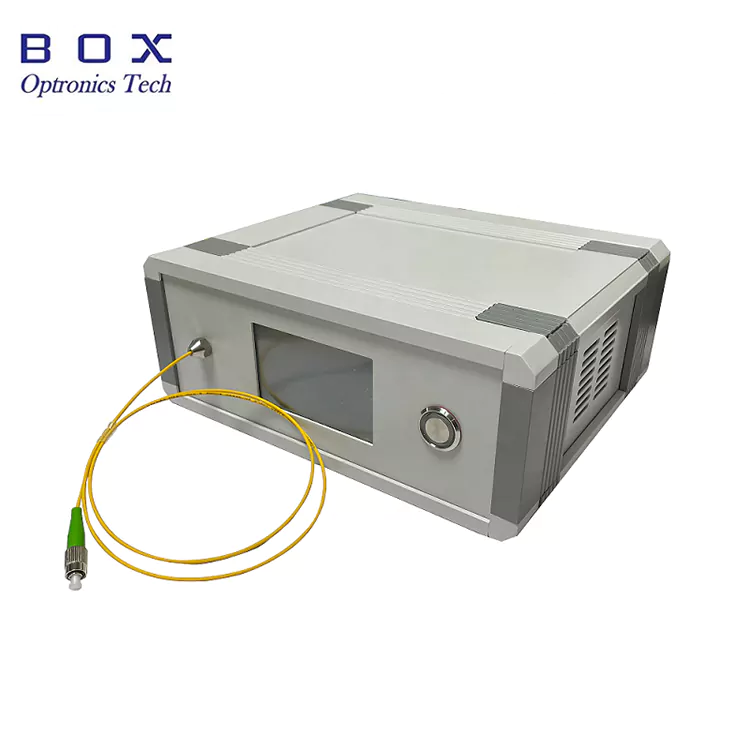

Phiên bản để bàn (195×220×120mm):

• Hệ số dạng bàn để sử dụng trong phòng thí nghiệm

• Màn hình cảm ứng tích hợp để theo dõi trạng thái

• Đầu vào nguồn AC (phổ thông 110-240V)

• Cổng giao tiếp RS485 (DB9 cái)

• Đầu ra sợi quang trên bảng mặt trước

• Dễ sử dụng, thao tác cắm và chạy

• Lý tưởng cho các phòng thí nghiệm R&D và môi trường thử nghiệm

Kiểm soát và giám sát

Cả hai phiên bản mô-đun và máy tính để bàn đều hỗ trợ giao diện truyền thông RS485 để giám sát và điều khiển. Phiên bản để bàn còn có thêm màn hình cảm ứng tích hợp để vận hành cục bộ.

Các thông số giám sát và kiểm soát có sẵn:

• Giám sát công suất đầu ra

• Theo dõi hiện tại của Drive

• Theo dõi nhiệt độ

• Điều chỉnh nguồn (tùy chọn)

• Phần mềm máy tính chủ để điều khiển PC (tùy chọn)

Tại sao chọn Box Optronics?

• Kiểm soát chất lượng nghiêm ngặt với việc kiểm tra 100% trước khi giao hàng

• Giá cả cạnh tranh với khả năng giao hàng số lượng lớn ổn định

• Các tùy chọn tùy chỉnh linh hoạt về bước sóng, công suất, băng thông, sợi quang và đầu nối

• Hỗ trợ kỹ thuật 7×24 giờ và phản hồi nhanh

• Vận chuyển toàn cầu bằng chuyển phát nhanh DHL, UPS và FedEx

• Có sẵn cả phiên bản mô-đun và phiên bản để bàn

• Phần mềm máy chủ tùy chọn để tích hợp hệ thống

• Nguồn cung cấp dài hạn đáng tin cậy cho số lượng sản xuất

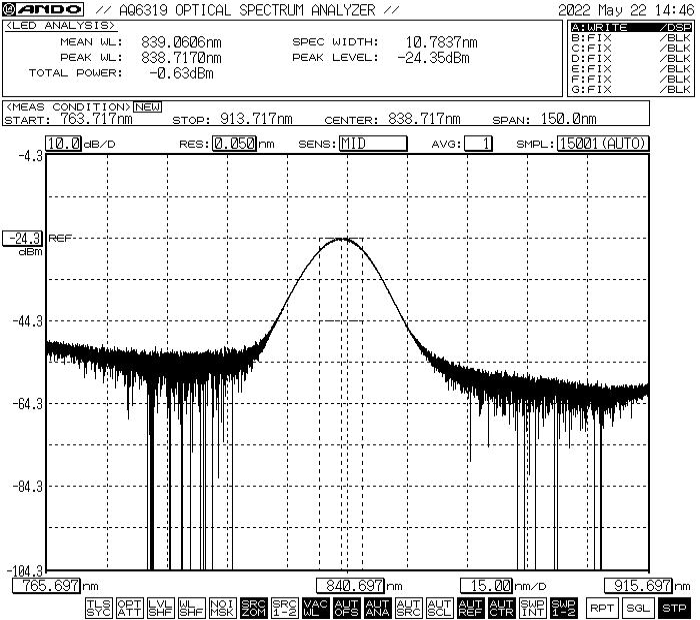

Hiệu suất quang phổ-Nguồn sáng băng thông rộng SLD kết hợp sợi 840nm

Phổ điển hình cho thấy bước sóng trung tâm khoảng 840nm với băng thông khoảng 10nm -3dB.

*Lưu ý: Phổ hiển thị là hiệu suất điển hình. Phổ thực tế có thể thay đổi đôi chút tùy theo đơn vị. Liên hệ với chúng tôi để biết dữ liệu phổ cụ thể hoặc các yêu cầu phổ tùy chỉnh.

Thông tin đặt hàng-Nguồn sáng băng thông rộng SLD kết hợp sợi 840nm

Danh pháp mẫu

BSLD - XXX - XX - XX - X - (X)

Ví dụ: BSLD - 840 - 51 - SM - M

Nguồn sáng băng thông rộng SLD 840nm, đầu ra 5mW, băng thông 10nm, sợi quang 780-HP, phiên bản Mô-đun, nguồn điện 5VDC

Tùy chọn tùy chỉnh có sẵn

• Bước sóng trung tâm: tiêu chuẩn 840nm, các bước sóng khác có sẵn theo yêu cầu

• Công suất đầu ra: tiêu chuẩn 5mW, có sẵn các tùy chọn công suất cao hơn

• Băng thông phổ: tiêu chuẩn 10nm, có sẵn các tùy chọn băng thông khác

• Loại sợi: Tiêu chuẩn 780 HP, có sẵn các loại sợi đặc biệt khác

• Chiều dài sợi: 0,5m, 1m, 1,5m, 2m (có sẵn độ dài tùy chỉnh)

• Loại bím tóc: ống lỏng 900μm, ống lỏng 3,0mm

• Loại trình kết nối: Tiêu chuẩn FC/APC, FC/UPC, SC/APC, LC/APC hoặc tùy chỉnh

• Loại gói: Mô-đun hoặc Bàn để bàn

• Điện áp nguồn: 5VDC, 12VDC (mô-đun), 110-240VAC (để bàn)

• Bộ cách ly quang: Có sẵn tùy chọn bộ cách ly tích hợp

• Giao diện giao tiếp: Chuẩn RS485, có sẵn các giao diện khác

• Phần mềm máy tính chủ: Có sẵn để theo dõi và kiểm soát

Đối với các yêu cầu tùy chỉnh, vui lòng liên hệ với nhóm bán hàng của chúng tôi với thông số kỹ thuật của bạn.

Bảng dữ liệu và báo cáo thử nghiệm

Mỗi nguồn sáng băng thông rộng SLD 840nm được cung cấp kèm theo một báo cáo thử nghiệm toàn diện ghi lại các thông số hiệu suất đo được. Tệp PDF biểu dữ liệu chứa các thông số kỹ thuật chi tiết, đường cong hiệu suất và bản vẽ kích thước.

• Báo cáo thử nghiệm riêng lẻ đi kèm với mỗi thiết bị

• Số sê-ri có thể theo dõi cho từng thiết bị

Bảng dữ liệu

Điều khoản báo giá và thanh toán

Điều khoản trích dẫn

• EXW (Ex Works): Được khuyên dùng nếu bạn có tài khoản DHL/UPS/FedEx. Chúng tôi gửi hàng bằng tài khoản của bạn; chúng tôi không tính phí vận chuyển.

• DAP (Giao tại địa điểm): Nếu bạn không có tài khoản chuyển phát nhanh, chúng tôi có thể sắp xếp vận chuyển với cước phí trả trước.

• Các điều khoản khác: Vui lòng liên hệ với chúng tôi để thảo luận.

Điều khoản thanh toán

• PayPal: Thanh toán nhanh chóng và an toàn cho các mẫu và đơn đặt hàng nhỏ

• T/T (Chuyển khoản ngân hàng): Phương thức thanh toán tiêu chuẩn cho các đơn hàng sản xuất thông thường

• Đảm bảo thương mại của Alibaba: Bảo vệ đơn hàng an toàn cho các giao dịch trực tuyến với sự đảm bảo của người mua

• Thẻ tín dụng: Được chấp nhận qua PayPal, Alibaba

• Điều khoản thanh toán linh hoạt: Có thể thương lượng

Thời gian dẫn

• Sản xuất tiêu chuẩn: ~10-15 ngày làm việc

• Cấu hình tùy chỉnh: 15-20 ngày làm việc

• Đơn hàng số lượng: Vui lòng liên hệ để biết lịch sản xuất

• Vận chuyển quốc tế: ~3-5 ngày làm việc (DHL/UPS/FedEx express)

• Dịch vụ cấp tốc: Có sẵn theo yêu cầu

Ghi chú hoạt động và xử lý

Xử lý sợi

• Tránh uốn cong hoặc gấp khúc sắc nét có thể làm hỏng sợi

• Không kéo hoặc xoắn các bím tóc bằng sợi

• Làm sạch các đầu nối cáp quang trước khi kết nối bằng các dụng cụ vệ sinh thích hợp

• Luôn sử dụng nắp chống bụi khi không sử dụng đầu nối

• Kiểm tra xem mặt cuối sợi có bị hư hỏng hay không trước khi sử dụng

Cân nhắc về sức mạnh và hoạt động

• Đảm bảo điện áp nguồn phù hợp trước khi kết nối

• Không vượt quá định mức dòng điện hoặc công suất tối đa của ổ đĩa

• Sử dụng tản nhiệt thích hợp để hoạt động liên tục

• Tắt nguồn trước khi kết nối/ngắt kết nối cáp quang

• Không nhìn thẳng vào đầu ra sợi quang khi bật nguồn
