Nguồn Laser DFB CWDM 1270-1650nm

Mục lục

1. Giới thiệu về Nguồn Laser DFB CWDM 1270-1650nm với Mạch truyền động tích hợp

2. Kỹ thuật Thông số kỹ thuật

3. Tính năng sản phẩm

4. Ứng dụng điển hình

5. Chi tiết sản phẩm

6. Hướng dẫn vận hành an toàn

7. Thông tin đặt hàng

8. Bảng dữ liệu và bảng kiểm tra

9. Điều khoản báo giá và thanh toán

10. Thời gian thực hiện

11. Ghi chú hoạt động và Bảo trì

12. Đảm bảo chất lượng và Dịch vụ hậu mãi

Giới thiệu sản phẩm

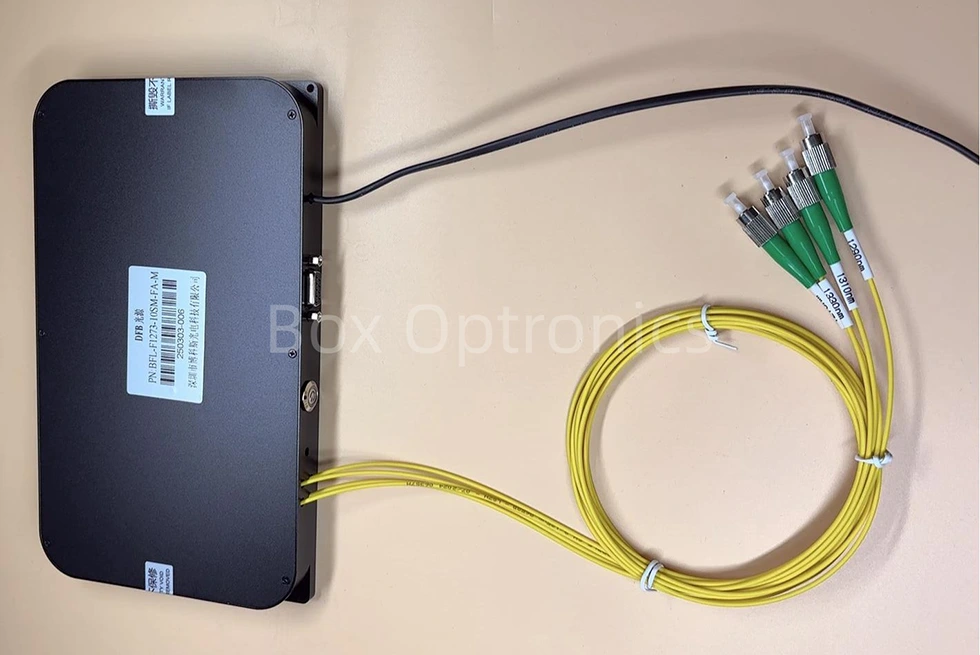

Đây là Nguồn Laser DFB CWDM 1270-1650nm với Mạch điều khiển tích hợp sử dụng chip laser bán dẫn DFB, với đầu ra công suất trên 10mW, sợi SM/PM, công suất và độ ổn định quang phổ tuyệt vời. Nó hỗ trợ cấu hình để bàn và mô-đun với giao diện truyền thông hoặc một phần mềm giám sát để tích hợp hệ thống. Thích hợp cho quang học phi tuyến nghiên cứu, bơm laser sợi quang và hệ thống kiểm tra quang học. Tránh cắm điện thường xuyên/ rút phích cắm của các đầu nối sợi để tránh tích tụ bụi và mặt cuối thiệt hại.

sản phẩm Thông số kỹ thuật

Tính năng sản phẩm

● Quyền lực và độ ổn định quang phổ;

● Công suất đầu ra điều chỉnh 10~100%;

● Mô-đun/bàn làm việc tùy chọn, với giám sát truyền thông để dễ dàng hội nhập;

● Hỗ trợ Tùy chỉnh sợi SM/PM để phù hợp với các hệ thống quang học khác nhau.

Ứng dụng sản phẩm

● Hệ thống truyền dẫn quang học;

● Bơm laser sợi quang;

● Nghiên cứu quang học phi tuyến

Chi tiết sản phẩm

● Bước sóng CWDM 1270~1650nm, dung sai WL là +/-3nm.

(Có sẵn một bước sóng cứ sau 20nm.)

1270nm 1290nm 1310nm 1330nm 1350nm 1370nm 1390nm 1410nm 1430nm 1450nm 1470nm 1490nm 1510nm 1530nm 1550nm 1570nm 1590nm 1610nm 1630nm 1650nm

* Hỗ trợ nguồn laser DFB đa kênh tùy chỉnh

● Phụ kiện tiêu chuẩn

Các bước vận hành

Step1.Unpacking: Trước khi lắp ráp, kiểm tra xem tất cả các phụ kiện có đầy đủ hay không, bao gồm mô-đun nguồn laser, dữ liệu USB cáp, bộ đổi nguồn, báo cáo thử nghiệm, v.v.

Bước 2. Nguồn điện: Đã kết nối với DC chuyển đổi nguồn điện hoặc nguồn điện được điều chỉnh đáp ứng nguồn điện của họ yêu cầu cung cấp. Chỉ sử dụng bộ đổi nguồn phù hợp ban đầu (DC5V hoặc DC12V). Bộ đổi nguồn không phù hợp có thể làm hỏng nguồn sáng. (Bộ đổi nguồn được cung cấp theo tiêu chuẩn điện áp địa phương.)

Bước 3. Kết nối cáp đầu ra: Mở nắp chống bụi ở đầu nối sợi hoặc mặt bích, kiểm tra mặt đầu sợi và nối cáp quang hoặc nối cáp quang với thiết bị hoặc đồng hồ đo điện cần kiểm tra sau khi xác nhận rằng không có ô nhiễm và thiệt hại.

Setp4.Kết nối với máy tính chủ: Sử dụng Cáp dữ liệu USB-RS485 DB9 để kết nối Nguồn Laser DFB và máy tính; trước tiên máy tính phải cài đặt trình điều khiển cổng nối tiếp chuyên dụng để xác định Cáp dữ liệu cổng nối tiếp USB-RS485, nếu không thì phần mềm máy tính chủ và mô-đun nguồn sáng không thể được kết nối và giao tiếp chính xác. Hãy hỏi Hộp quang học dành cho người lái.

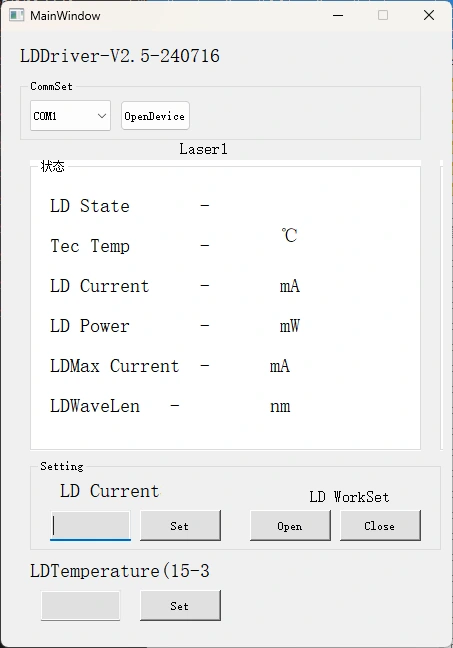

Phần mềm Step5.Control: Box Optronics cung cấp lệnh nối tiếp hoặc phần mềm PC để kiểm soát dòng LD và nhiệt độ LD của Nguồn Laser DFB. Chọn đúng cổng, đặt dòng điện và nhiệt độ, sau đó nhấp vào nút mở. (Tới ngăn ngừa hư hỏng, tăng dòng điện từ từ khi vận hành ban đầu. Đừng áp dụng toàn bộ dòng điện ngay lập tức.)

Bước 6. Sau khi sử dụng, nhấp vào nút đóng, tắt nguồn điện và ngắt kết nối kết nối sợi quang.

Đặt hàng thông tin

ví dụ: BLD-1550-1HSM-FA-M

(Thông tin đặt hàng: Nguồn Laser DFB CWDM 1550nm có ổ đĩa tích hợp Mạch, công suất đầu ra 100mW, với sợi SMF-28e, đầu nối FC/APC, mô-đun gói).

Đối với các yêu cầu tùy chỉnh khác, vui lòng liên hệ: sales06@boxoptronics.com

Bảng dữ liệu và Phiếu kiểm tra

Bảng dữ liệu

Phiếu kiểm tra

Điều khoản báo giá và thanh toán

● Điều khoản báo giá

(1) EXW:

Nếu bạn có tài khoản DHL/ UPS/ FedEx, Box Optronics khuyên bạn nên sử dụng EXW. Chúng tôi gửi hàng qua tài khoản của bạn; chúng tôi không tính chi phí vận chuyển.

(2) DAP:

Nếu bạn chưa có tài khoản, vui lòng trả trước chi phí vận chuyển cho các sản phẩm.

(3) Khác

● Điều khoản thanh toán

PayPal và T/T có sẵn.

thời gian dẫn

Phải mất khoảng 10 ngày làm việc để sản xuất. (Nếu có một số trong kho, nó sẽ được vận chuyển nhanh hơn.)

Hậu cần quốc tế có thể mất 3-5 ngày làm việc.

Ghi chú hoạt động và Bảo trì

● Tránh cắm/rút thường xuyên các đầu nối cáp quang để tránh tích tụ bụi và hư hỏng mặt cuối.

● Làm sạch các đầu nối sợi bằng khăn lau không có xơ và kiểm tra bằng máy dò mặt cuối sợi trước khi kết nối. Luôn kết nối/ngắt kết nối các sợi không có điện để tránh bị cháy ở mặt cuối. Đậy các đầu nối không sử dụng bằng nắp chống bụi.

● Bảo quản thiết bị ở môi trường khô ráo, không ẩm ướt.

● Khi sử dụng mô-đun nguồn laser trong thời gian dài, hãy nhớ xem xét khả năng tản nhiệt và thông gió của mô-đun và đặt mô-đun trên tản nhiệt.

Đảm bảo chất lượng và Dịch vụ hậu mãi

● Thời hạn bảo hành:

Sửa chữa hoặc thay thế miễn phí đối với các lỗi không phải do con người gây ra trong vòng 1 năm kể từ khi mua. Dịch vụ bảo trì trả phí có sẵn sau 1 năm.

● Các trường hợp loại trừ khỏi Bảo hành miễn phí:

Trong thời gian bảo hành miễn phí, dịch vụ sửa chữa hoặc thay thế miễn phí sẽ được cung cấp cho các lỗi gây ra bởi vấn đề chất lượng sản phẩm. Tuy nhiên, Hộp Optronics có quyền từ chối các dịch vụ sửa chữa miễn phí trong các trường hợp sau Các trường hợp trong thời gian bảo hành:

(1) Thiệt hại do các yếu tố tự nhiên (ví dụ: sét, bụi) hoặc ảnh hưởng của môi trường.

(2) Trục trặc do người sử dụng vận hành không đúng cách.

(3) Thiệt hại vật chất rõ ràng do lỗi của con người gây ra.

(4) Tháo gỡ, sửa đổi hoặc sửa chữa trái phép.

(5) Nhãn bảo hành trên vỏ máy bị thay đổi hoặc không đầy đủ.

(6) Thiệt hại hoặc mất mát trong quá trình vận chuyển.
