Điốt Laser hình cánh bướm DFB 1550nm 10mW

Mục lục

1. Giới thiệu 1550nm Điốt Laser hình cánh bướm DFB 10mW

2. Thông số kỹ thuật

3. Tính năng sản phẩm

4. Ứng dụng điển hình

5. Chi tiết sản phẩm

6. Thông tin đặt hàng

7. Bảng dữ liệu và bảng kiểm tra

8. Điều khoản báo giá và thanh toán

9. thời gian dẫn

10. Ghi chú hoạt động

11. Đảm bảo chất lượng và Dịch vụ hậu mãi

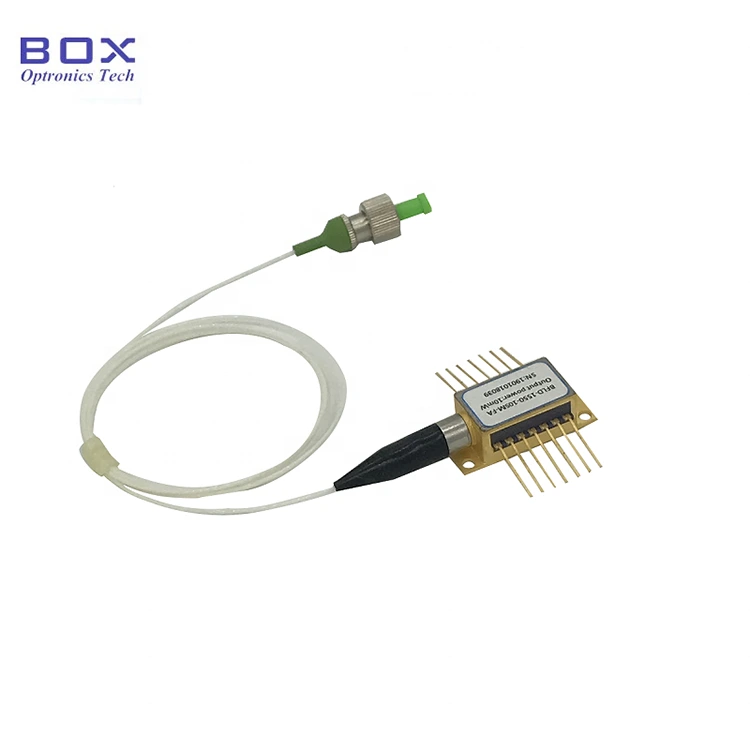

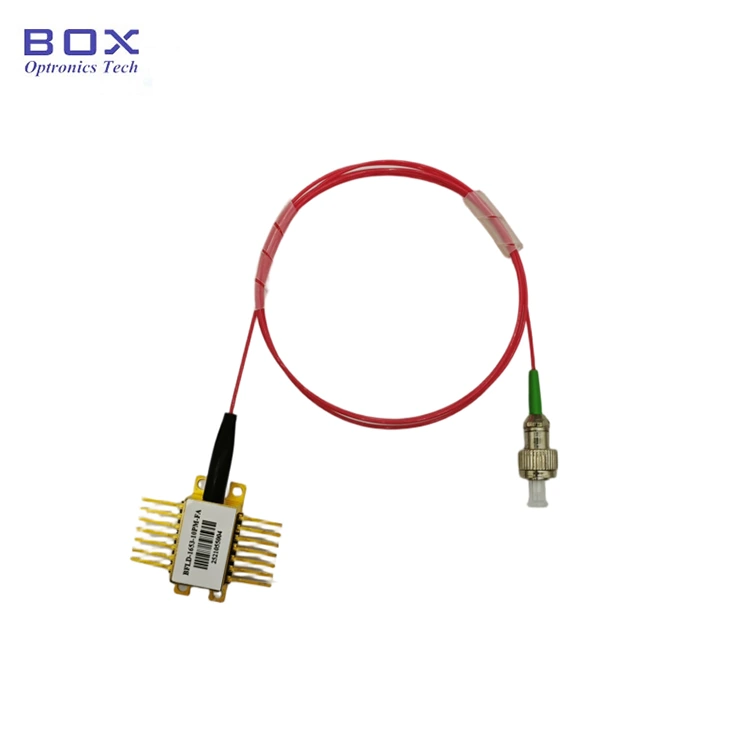

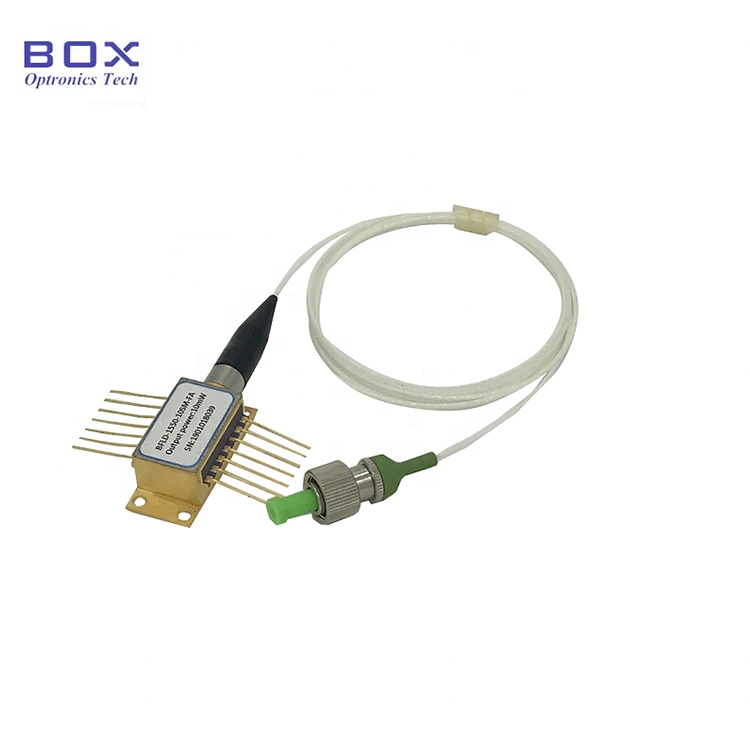

Giới thiệu sản phẩm

Đây là laser DFB 1550nm với bướm 14 chân gói, TEC tích hợp và nhiệt điện trở. Nó có bước sóng ổn định, 10mW công suất đầu ra, tỷ lệ triệt tiêu chế độ bên 40dB điển hình và ngưỡng thấp hiện tại. Tùy chọn với sợi SM/PM, nhiệt độ hoạt động rộng và tốc độ cao độ tin cậy, thích hợp cho truyền thông cáp quang, dụng cụ quang học và cáp quang cảm nhận. Vui lòng kiểm soát dòng điện và nhiệt độ của ổ đĩa một cách nghiêm ngặt và tránh thiệt hại quá dòng.

sản phẩm Thông số kỹ thuật

Tính năng sản phẩm

● Đa lượng tử Laser phản hồi phân tán giếng (MQW) (DFB);

● SMF-28e hoặc bím tóc PMF-1550;

● Gói BTF 14 chân có TEC và Monitor PD;

● Phạm vi nhiệt độ hoạt động rộng -20 ~ + 70oC.

Ứng dụng sản phẩm

● Sợi quang thông tin liên lạc;

● Dụng cụ quang học;

● Cảm biến sợi quang;

● Nguồn sáng.

sản phẩm Chi tiết

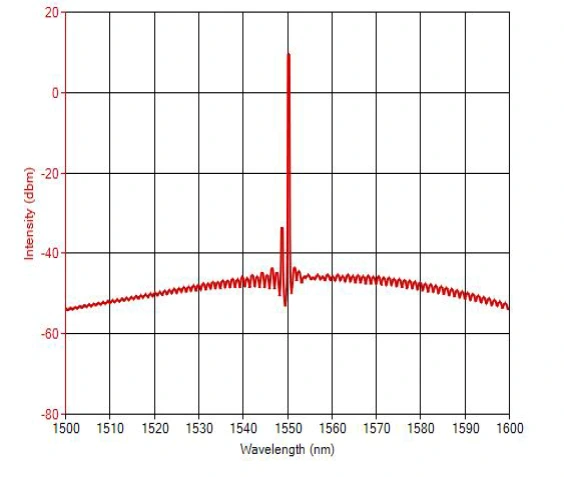

● Phổ điển hình: 1550nm, dung sai WL +/-3nm.

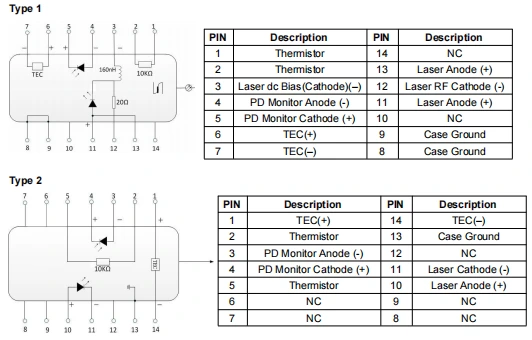

● Định nghĩa PIN-OUT-Điốt Laser hình cánh bướm DFB 1550nm 10mW

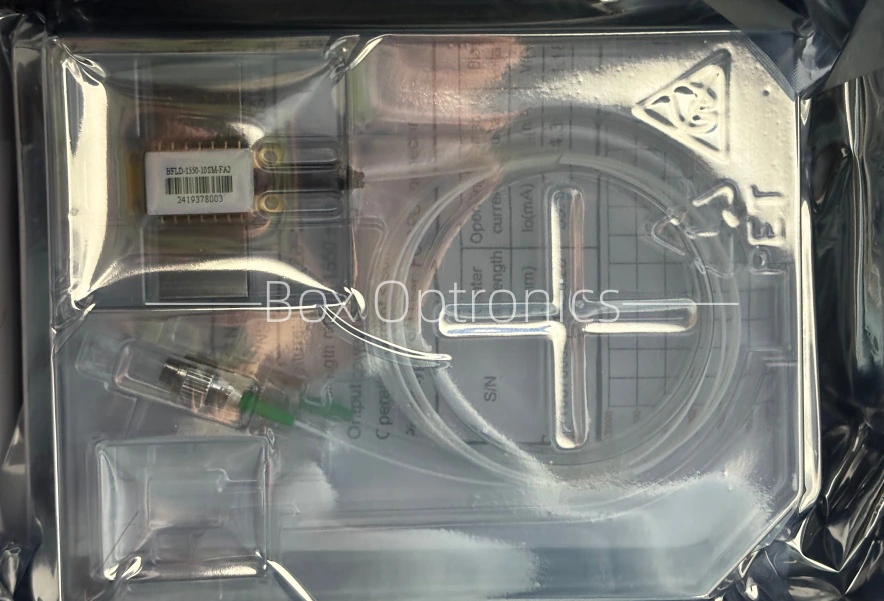

● Ví dụ về đóng gói

*Thiết bị độc lập không có ổ đĩa; một gói mô-đun được tích hợp với mạch điều khiển là tùy chọn.

Đặt hàng thông tin

ví dụ: BFLD-1550-10SM-FA2

(Thông tin đặt hàng: Diode Laser hình cánh bướm DFB 1550nm 10mW, sợi SM, với đầu nối FC/APC, chân ra loại 2).

Đối với các yêu cầu tùy chỉnh khác, vui lòng liên hệ: sales06@boxoptronics.com

Bảng dữ liệu và bảng kiểm tra

Bảng dữ liệu

Phiếu kiểm tra

Điều khoản báo giá và thanh toán

● Điều khoản báo giá

(1) EXW:

Nếu bạn có tài khoản DHL/ UPS/ FedEx, Box Optronics khuyên bạn nên sử dụng EXW. Chúng tôi gửi hàng qua tài khoản của bạn; chúng tôi không tính chi phí vận chuyển.

(2) DAP:

Nếu bạn chưa có tài khoản, vui lòng trả trước chi phí vận chuyển cho các sản phẩm.

(3) Khác

● Điều khoản thanh toán

PayPal và T/T có sẵn.

thời gian dẫn

Phải mất khoảng 10 ngày làm việc để sản xuất. (Nếu có một số trong kho, nó sẽ được vận chuyển nhanh hơn.)

Hậu cần quốc tế có thể mất 3-5 ngày làm việc.

hoạt động Ghi chú

● Khi hoạt động, thiết bị này phát ra chùm tia laser cường độ cao; làm không nhìn thẳng vào mặt đầu sợi vì làm như vậy có thể gây tổn thương mắt.

● Sợi quang dễ vỡ; không sử dụng sợi để kéo thiết bị. Khi lắp hoặc tháo thiết bị khỏi ổ cắm, không được tạo áp lực lên hoặc kéo ống bọc nằm ở phía sau vỏ thiết bị. Dành cho thiết bị được trang bị các đầu nối, hãy đảm bảo rằng cả thiết bị và đầu nối cáp quang đều được nâng lên đồng thời trong quá trình cài đặt hoặc gỡ bỏ.

● Trước khi cấp nguồn cho tất cả các bộ phận, trước tiên hãy kích hoạt bộ làm mát và sau đó tiến hành các bước tăng sức mạnh để tránh chip quá nóng và quá tải.

Đảm bảo chất lượng và Dịch vụ hậu mãi

● Thời hạn bảo hành:

Sửa chữa hoặc thay thế miễn phí đối với các lỗi không phải do con người gây ra trong vòng 1 năm kể từ khi mua. Dịch vụ bảo trì trả phí có sẵn sau 1 năm.

● Các trường hợp loại trừ khỏi Bảo hành miễn phí:

Trong thời gian bảo hành miễn phí, dịch vụ sửa chữa hoặc thay thế miễn phí sẽ được cung cấp cho các lỗi gây ra bởi vấn đề chất lượng sản phẩm. Tuy nhiên, Box Optronics có quyền từ chối dịch vụ sửa chữa miễn phí trong các trường hợp sau trong vòng thời gian bảo hành:

(1) Thiệt hại do các yếu tố tự nhiên (ví dụ: sét, bụi) hoặc ảnh hưởng của môi trường.

(2) Trục trặc do người sử dụng vận hành không đúng cách.

(3) Thiệt hại vật chất rõ ràng do lỗi của con người gây ra.

(4) Tháo gỡ, sửa đổi hoặc sửa chữa trái phép.

(5) Nhãn bảo hành trên vỏ máy bị thay đổi hoặc không đầy đủ.

(6) Thiệt hại hoặc mất mát trong quá trình vận chuyển.
