Laser bướm công suất cao 1550nm DFB 40mW

Mục lục

1. Giới thiệu 1550nm Laser bướm công suất cao DFB 40mW

2. Thông số kỹ thuật

3. Tính năng sản phẩm

4. Ứng dụng điển hình

5. Chi tiết đóng gói

6. Thông tin đặt hàng

7. Bảng dữ liệu

8. Điều khoản báo giá và thanh toán

9. thời gian dẫn

10. Ghi chú hoạt động

11. Câu hỏi thường gặp

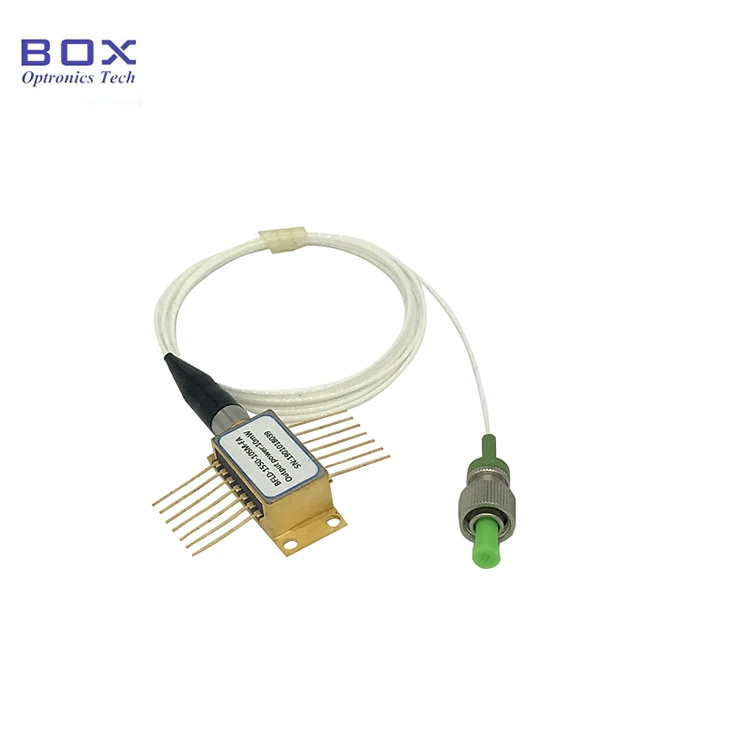

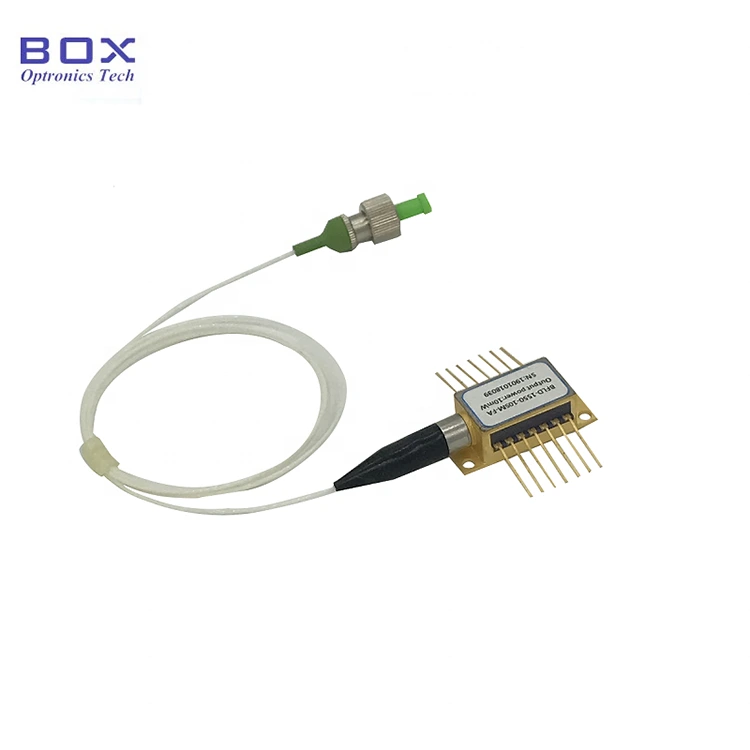

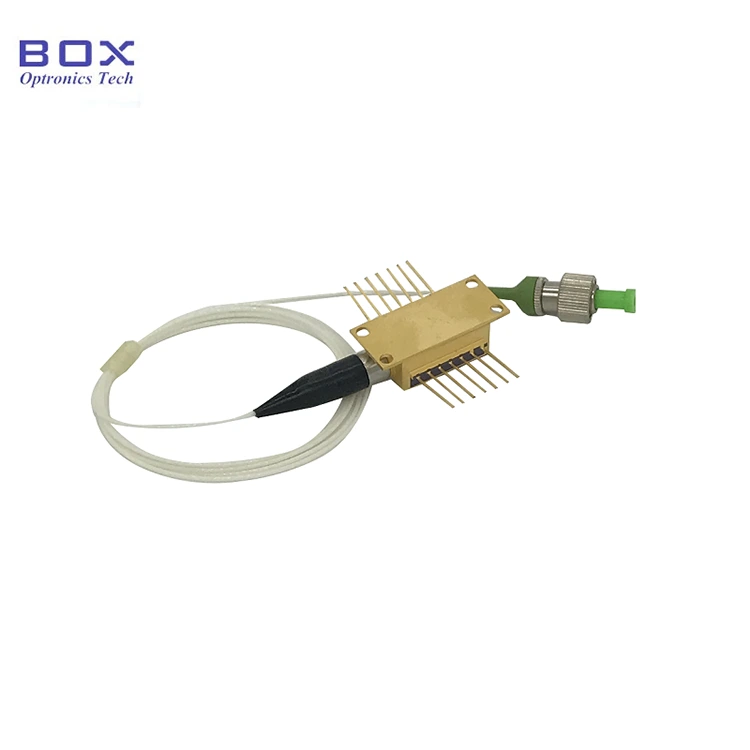

Giới thiệu sản phẩm

Đây là Laser bướm công suất cao 1550nm DFB 40mW, tích hợp TEC, màn hình PD và nhiệt điện trở. Nó có bước sóng ổn định, 40mW công suất đầu ra và dòng ngưỡng thấp. Tùy chọn với sợi SM/PM, rộng nhiệt độ hoạt động và độ tin cậy cao, thích hợp cho truyền thông cáp quang, dụng cụ quang học và cảm biến sợi. Hãy kiểm soát dòng điện và nhiệt độ nghiêm ngặt, và tránh thiệt hại quá dòng.

sản phẩm Thông số kỹ thuật

Tính năng sản phẩm

● Đa lượng tử Laser phản hồi phân tán giếng (MQW) (DFB);

● Đuôi lợn sợi SM hoặc sợi PM;

● Công suất đầu ra 40mW;

● 14 chân Gói BTF với TEC và Monitor PD.

Ứng dụng sản phẩm

● Sợi quang thông tin liên lạc;

● Cảm biến sợi quang;

● Kiểm tra thiết bị quang học.

sản phẩm Chi tiết

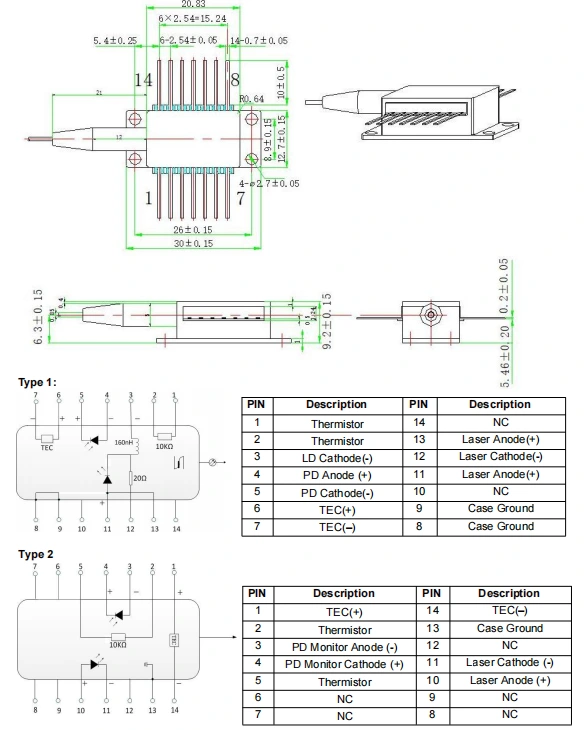

● Bản vẽ gói & Định nghĩa PIN-OUT (Đơn vị: mm) -1550nm DFB Cao 40mW Laser bướm điện

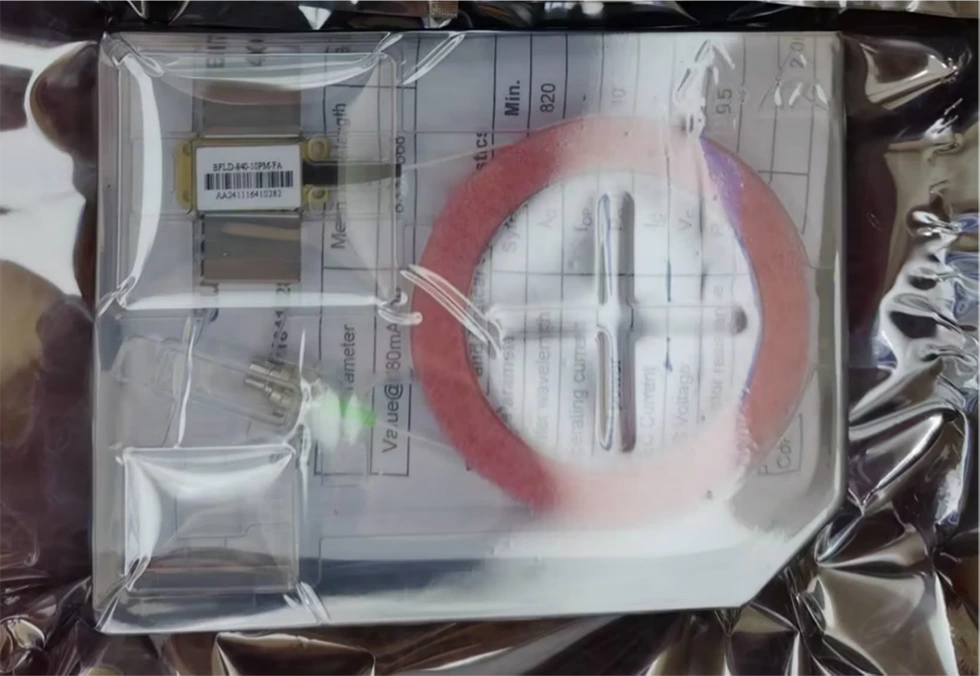

● Ví dụ về đóng gói

*Thiết bị độc lập không có ổ đĩa; gói mô-đun tích hợp với trình điều khiển mạch là tùy chọn.

Đặt hàng thông tin

ví dụ: BFLD-1550-40SM-FA1

(Thông tin đặt hàng: Laser bướm công suất cao 1550nm DFB 40mW, SM cáp quang, đầu nối FC/APC, chân viễn thông).

Đối với các yêu cầu tùy chỉnh khác, vui lòng liên hệ: sales06@boxoptronics.com

Bảng dữ liệu

Bảng dữ liệu

Điều khoản báo giá và thanh toán

● Điều khoản báo giá

(1) EXW:

Nếu bạn có tài khoản DHL/ UPS/ FedEx, Box Optronics khuyên bạn nên sử dụng EXW. Chúng tôi gửi hàng qua tài khoản của bạn; chúng tôi không tính chi phí vận chuyển.

(2) DAP:

Nếu bạn chưa có tài khoản, vui lòng trả trước chi phí vận chuyển cho các sản phẩm.

(3) Khác

● Điều khoản thanh toán

PayPal và T/T có sẵn.

thời gian dẫn

Phải mất khoảng 10 ngày làm việc để sản xuất. (Nếu có một số trong kho, nó sẽ được vận chuyển nhanh hơn.)

Hậu cần quốc tế có thể mất 3-5 ngày làm việc.

hoạt động Ghi chú

● Khi hoạt động, thiết bị này phát ra chùm tia laser cường độ cao; làm không nhìn thẳng vào mặt đầu sợi vì làm như vậy có thể gây tổn thương mắt.

● Thiết bị này nhạy cảm với tĩnh điện; Vì vậy, phải tuân thủ nghiêm ngặt các biện pháp bảo vệ chống tĩnh điện là cần thiết trong quá trình đóng gói, vận chuyển, sử dụng. Ngoài ra, phải có biện pháp phòng ngừa để ngăn ngừa nguồn điện tăng vọt, nếu không làm như vậy có thể dẫn đến hư hỏng vĩnh viễn cho thiết bị thiết bị (ví dụ: đảm bảo nối đất thiết bị phù hợp và đeo thiết bị chống tĩnh điện dây đeo cổ tay).

● Sợi quang dễ vỡ; không sử dụng sợi để kéo thiết bị. Khi lắp hoặc tháo thiết bị khỏi ổ cắm, không được tạo áp lực lên hoặc kéo ống bọc nằm ở phía sau vỏ thiết bị. Dành cho thiết bị được trang bị các đầu nối, hãy đảm bảo rằng cả thiết bị và đầu nối cáp quang đều được nâng lên đồng thời trong quá trình cài đặt hoặc gỡ bỏ.

● Nếu chân cần hàn thì nhiệt độ hàn không được cao hơn vượt quá 260 ° C và thời gian hàn không được vượt quá 10 giây. Đặc biệt phải chú ý những điều sau: trong quá trình hàn, thiết bị phải ở trạng thái không có nguồn và mỏ hàn phải được nối đất đúng cách.

● Trong quá trình bật nguồn, không bao giờ sử dụng dòng điện cao trực tiếp vì điều này có nguy cơ làm hỏng chip. Thay vào đó hãy cấp nguồn cho thiết bị ở mức hiện tại gần đến ngưỡng của chip, sau đó tăng dần dòng điện ở mức nhỏ tăng dần cho đến khi đạt mức mong muốn.

● Trước khi cấp nguồn cho tất cả các bộ phận, trước tiên hãy kích hoạt bộ làm mát và sau đó tiến hành các bước tăng sức mạnh để tránh chip quá nóng và quá tải.

Câu hỏi thường gặp

● Có thể thay đổi bước sóng bằng cách điều chỉnh dòng điện? Phạm vi là gì?

--Đúng. hiện tại hệ số bước sóng là 0,01 nm/mA và bước sóng nhiệt độ hệ số là 0,1 nm/oC. Phạm vi điều chỉnh WL là khoảng ~center WL+/- 1 nm.

● Độ rộng đường truyền là gì? Bạn có cung cấp LD băng thông hẹp?

--3~5 MHz. 1550nm LD băng thông hẹp (tùy chọn): dưới 400kHz, 100kHz, 50kHz, 10kHz.

● Quy định về điện năng là gì phạm vi?

--10~100%

● Bước sóng là bao nhiêu khoan dung?

--+/-3nm. Ít hơn là cũng tùy chọn.

● Bạn có cung cấp phương tiện bảo vệ không ống sợi và đầu nối sợi?

--Đúng. 900um lỏng lẻo ống và FC/APC, SC/APC hoặc các đầu nối khác là tùy chọn.
