Laser tương tự bướm DWDM 14PIN cho CATV

Mục lục

1. Giới thiệu DWDM Laser tương tự bướm 14PIN cho CATV

2. Thông số kỹ thuật

3. Tính năng sản phẩm

4. Ứng dụng điển hình

5. Chi tiết sản phẩm

6. Thông tin đặt hàng

7. Bảng dữ liệu và bảng kiểm tra

8. Điều khoản báo giá và thanh toán

9. thời gian dẫn

10. Ghi chú hoạt động

11. Đảm bảo chất lượng và Dịch vụ hậu mãi

Giới thiệu sản phẩm

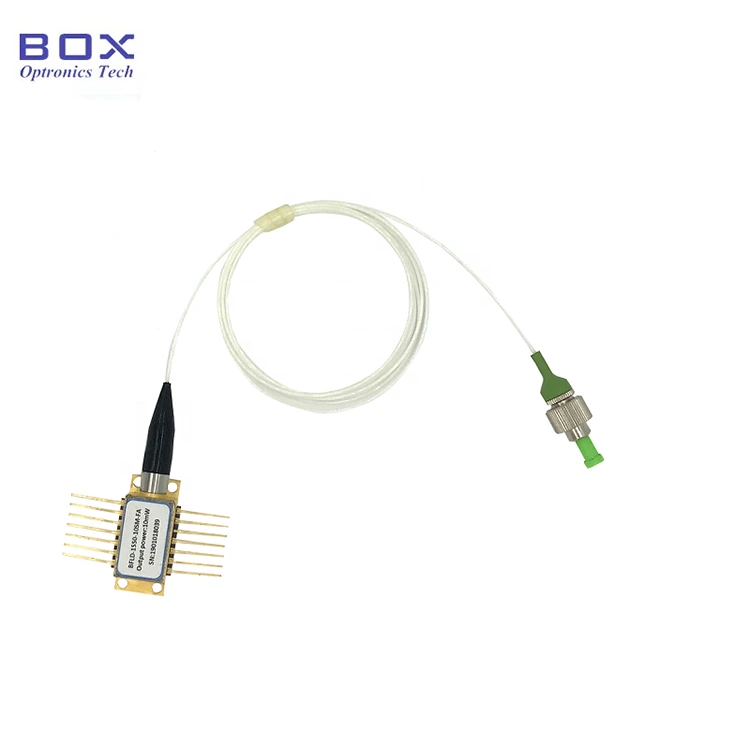

Laser tương tự bướm DWDM 14PIN cho CATV được thiết kế với chip analog tiên tiến, bộ cách ly quang và công suất đầu ra 10mW. Đóng gói với bộ làm mát nhiệt điện (TEC) tích hợp và điốt quang giám sát, nó mang lại tuyến tính tuyệt vời, độ méo thấp và độ ổn định bước sóng vượt trội trên lưới DWDM. Nếu các chân cần hàn thì nhiệt độ hàn phải không vượt quá 260°C và thời gian hàn không quá 10 giây.

sản phẩm Thông số kỹ thuật

Tính năng sản phẩm

● Loại sợi có thể là SMF-28e hoặc PMF-1550;

● Công suất đầu ra 10mW hoặc tùy chỉnh;

● 14 chân Gói BTF với TEC và Monitor PD.

Ứng dụng sản phẩm

● Truyền thông cáp quang;

● hệ thống DWDM;

● truyền CATV;

● Thiết bị kiểm tra phòng thí nghiệm.

Chi tiết sản phẩm

● Đánh số kênh lưới ITU

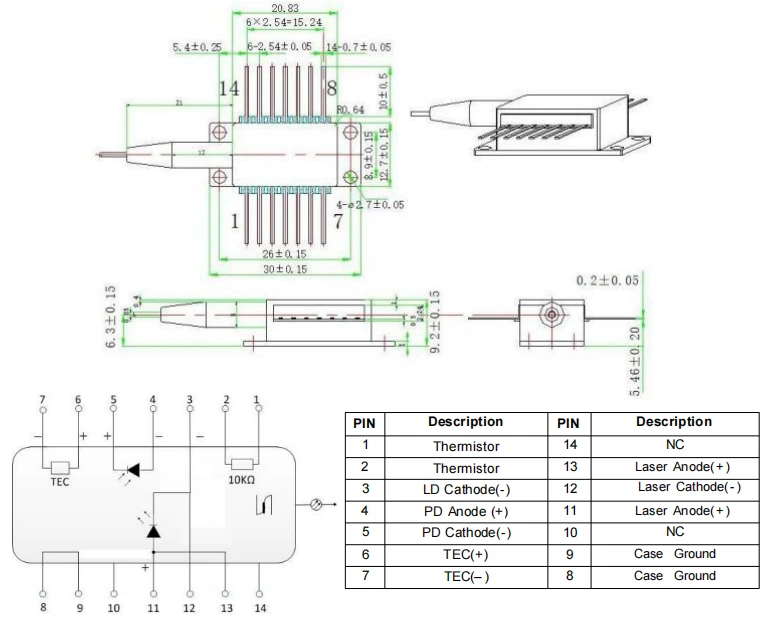

● Định nghĩa Bản vẽ & PIN-OUT Gói loại 1 (Đơn vị: mm): DWDM 14PIN Laser tương tự hình bướm cho CATV

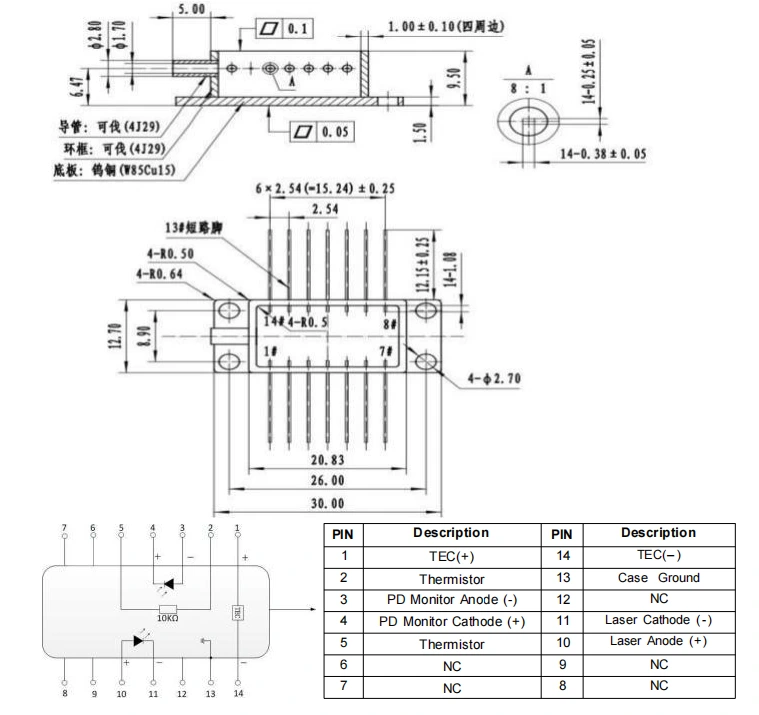

● Định nghĩa Bản vẽ & PIN-OUT Loại 2 (Đơn vị: mm) -DWDM 14PIN Laser tương tự hình bướm cho CATV

Đặt hàng thông tin

ví dụ: BFLD-CH56-10SM-FA

(Thông tin đặt hàng: Laser Analog DWDM 14PIN Butterfly cho CATV, CH56: 1532,68nm, công suất đầu ra 10mW, sợi SM, đầu nối FC/APC, chân ra loại 1).

Đối với các yêu cầu tùy chỉnh khác, vui lòng liên hệ: sales06@boxoptronics.com

Bảng dữ liệu và Phiếu kiểm tra

Bảng dữ liệu

Phiếu kiểm tra

Điều khoản báo giá và thanh toán

● Điều khoản báo giá

(1) EXW:

Nếu bạn có tài khoản DHL/ UPS/ FedEx, Box Optronics khuyên bạn nên sử dụng EXW. Chúng tôi gửi hàng qua tài khoản của bạn; chúng tôi không tính chi phí vận chuyển.

(2) DAP:

Nếu bạn chưa có tài khoản, vui lòng trả trước chi phí vận chuyển cho các sản phẩm.

(3) Khác

● Điều khoản thanh toán

PayPal và T/T có sẵn.

thời gian dẫn

Phải mất khoảng 10 ngày làm việc để sản xuất. (Nếu có một số trong kho, nó sẽ được vận chuyển nhanh hơn.)

Hậu cần quốc tế có thể mất 3-5 ngày làm việc.

Ghi chú hoạt động

● Bảo vệ ESD: Thiết bị này được nhạy cảm với tĩnh điện. Vì vậy, phải có biện pháp bảo vệ chống tĩnh điện nghiêm ngặt phải được tuân thủ trong quá trình đóng gói, vận chuyển và sử dụng. Ngoài ra, cần thực hiện các biện pháp phòng ngừa để ngăn chặn sự đột biến của nguồn điện, vì nếu không làm như vậy có thể dẫn đến hư hỏng vĩnh viễn cho thiết bị (ví dụ: đảm bảo thiết bị phù hợp nối đất và đeo dây đeo cổ tay chống tĩnh điện).

● Yêu cầu hàn chân: Nếu chân cần hàn, nhiệt độ hàn không được vượt quá 260 ° C và thời gian hàn không quá 10 giây. Đặc biệt chú ý đến sau: trong quá trình hàn, thiết bị phải ở trạng thái không được cấp nguồn và mỏ hàn phải được nối đất đúng cách.

● Cấp dòng điện:Trong quá trình bật nguồn quá trình, không bao giờ sử dụng dòng điện cao trực tiếp vì điều này có nguy cơ làm hỏng chip. Thay vào đó, hãy cấp nguồn cho thiết bị ở mức hiện tại gần với ngưỡng của chip, và sau đó tăng dần dòng điện theo từng mức nhỏ cho đến khi đạt mức mong muốn đã đạt đến mức độ.

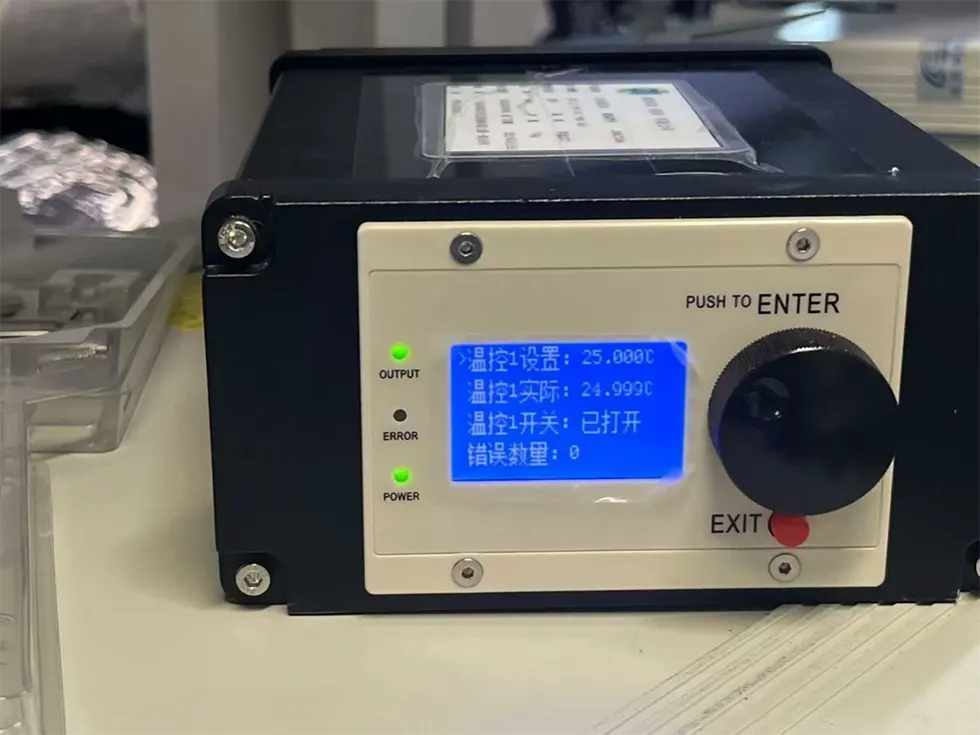

● Bộ làm mát TEC:Trước khi cấp nguồn cho tất cả các bộ phận, trước tiên hãy kích hoạt bộ làm mát, sau đó tiến hành các bước tăng sức mạnh để ngăn chặn chip quá nóng và quá tải.

Đảm bảo chất lượng và Dịch vụ hậu mãi

● Thời hạn bảo hành:

Sửa chữa hoặc thay thế miễn phí đối với các lỗi không phải do con người gây ra trong vòng 1 năm kể từ khi mua. Dịch vụ bảo trì trả phí có sẵn sau 1 năm.

● Các trường hợp loại trừ khỏi Bảo hành miễn phí:

Trong thời gian bảo hành miễn phí, dịch vụ sửa chữa hoặc thay thế miễn phí sẽ được cung cấp cho các lỗi gây ra bởi vấn đề chất lượng sản phẩm. Tuy nhiên, Hộp Optronics có quyền từ chối các dịch vụ sửa chữa miễn phí trong các trường hợp sau Các trường hợp trong thời gian bảo hành:

(1) Thiệt hại do các yếu tố tự nhiên (ví dụ: sét, bụi) hoặc ảnh hưởng của môi trường.

(2) Trục trặc do người sử dụng vận hành không đúng cách.

(3) Thiệt hại vật chất rõ ràng do lỗi của con người gây ra.

(4) Tháo gỡ, sửa đổi hoặc sửa chữa trái phép.

(5) Nhãn bảo hành trên vỏ máy bị thay đổi hoặc không đầy đủ.

(6) Thiệt hại hoặc mất mát trong quá trình vận chuyển.
